거푸집의 주요 부재

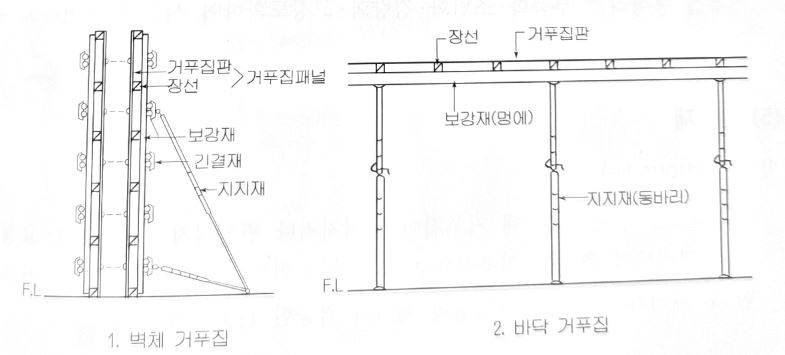

거푸집 부재

1. 거푸집 판

콘크리트와 직접 접촉하여 콘크리트 측압 등의 하중을 거푸집의 각 부재로 분산시키는 역할을 한다. 목재널, 합판, 합성수지판, 금속데크, 하프, 섬유재 등 여러 가지가 있으며, 콘크리트의 표면을 특수한 형상으로 하기 위해 거푸집 판에 부착하여 사용하는 문양판 등이 있다.



2. 장선

거푸집 판을 지지하고 콘크리트의 측압력을 거푸집판에서 전달받아 보강재, 동바리, 긴결재에 전달시킨다. 재료로는 목재, 갱재, 알루미늄재 등이 있다.



3. 보강재

벽 또는 기둥 거푸집에서 거푸집 패널을 지지하고 콘크리트 측압을 전달받아 변형이 되지 않도록 유지시켜 주는 수직 또는 수평부재이다. 바닥 거푸집에서는 거푸집 패널 중량, 콘크리트 중량, 작업하중, 충격하중 등을 동바리에 전달하는 매우 중요한 구성부재로 목재나 강재가 사용된다.



4. 거푸집 동바리

- 철재 동바리

바닥 거푸집에서 거푸집의 자중과 콘크리트 중량, 작업하중을 지지하여 바닥구조물이 안전하고 정확하게 시공되도록 하는 부재이다.



- 시스템화 동바리

거푸집 동바리를 부품화·조립화·경량화·고강도화하여 시공이 간편하고 무거운 하중에 견디도록 제작한 것이다.



5. 긴결재

- 긴장재

콘크리트를 부어 넣을 때 거푸집이 벌어지거나 변형되지 않게 연결·고정하는 것으로 콘크리트의 측압을 최종적으로 지지하는 역할을 한다. 폼타이는 거푸집에 사용한 후 제거가 불가능한 매입형과 제거가 가능한 관통형이다.



- 칼럼밴드

기둥 거푸집의 고정 및 측압 저항용으로 쓰이며, 주로 합판거푸집에 사용된다.



6. 기타 부속재

- 격리재

벽체 거푸집 설치시 거푸집 상호간에 일정한 간격을 유지하기 위한 것으로 철제 띠, 각형, 플라스틱 격리제 등이 쓰인다.



- 박리제

콘크리트를 부어 넣은 후 거푸집 판을 떼어내기 쉽게 하기 위해 미리 거푸집 판에 바르는 것이다. 콘크리트의 품질 및 표면 마감 재료에 나쁜 영향을 주지 않는 것으로써 보통 합성유를 사용하여, 왁스도 쓰인다.

- 거푸집의 재질을 손상시키지 않아야 한다.

- 콘크리트에 착색되지 않아야 한다.

- 콘크리트의 성질을 변화시키지 않아야 한다.

- 거푸집 해체 시에 완전히 박리되어야 한다.



- 간격재

간격재는 철근과 거푸집의 간격을 유지하기 위해 사용되며, 합성수지·철근·모르타르 등이 사용된다.

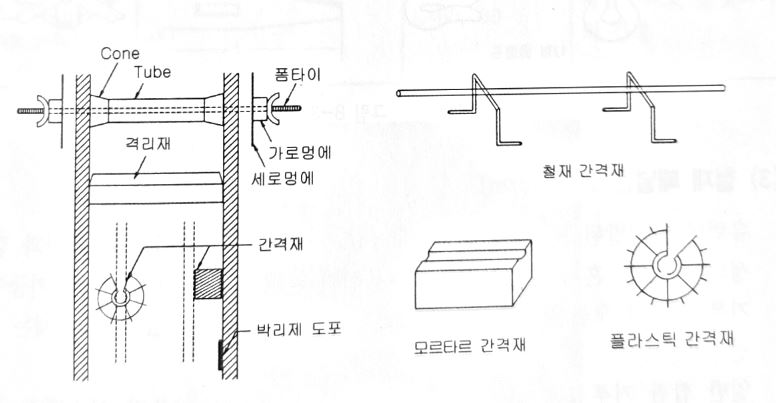

거푸집 부속재
