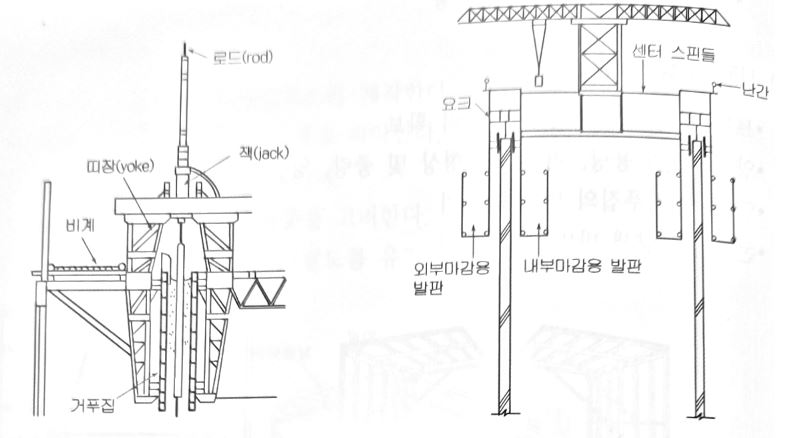

슬라이딩 폼
굴뚝, 사일로 등의 구조물을 시공이음 없이 균일한 형상으로 시공하기 위한 거푸집 공법이다. 일정한 속도로 거푸집을 상승시키면서 연속하여 콘크리트를 타설하며 마감 작업이 동시에 진행된다. 슬립 폼이라고도 한다.
특징
- 연속 콘크리트 타설로 인한 공기 단축
- 거푸집 연속 사용으로 전용률 최대
- 시공 조인트 없는 수밀성, 차폐성 높은 구조물 시공 가능
- 연속 작업으로 인한 인원, 장비, 자재의 충분한 여유 확보
- 상승 속도에 따라 콘크리트의 품질 좌우
시공 시 유의사항
- 콘크리트 공급 시 연속 공급능력 및 문제 방생 시 대처방안 모색
- 수평 및 연직 상태를 계속해서 확인
- 거푸집 탈형 시 콘크리트 손상 및 균열 예방
트레블링 폼
트레블러라고 불리는 비계틀 또는 이동 프레임에 지지된 이동형 거푸집 공법으로, 한 구간의 콘크리트를 타설한 후 거푸집을 내려서 다음 콘크리트를 타설하는 구간까지 구조물을 따라 거푸집을 이동시키면서 콘크리트를 연속적으로 타설하는 구간까지 구조물을 따라 거푸집을 이동시키면서 콘크리트를 연속적으로 타설하며, 수평적으로 연속된 구조물에 적용한다.
공기 단축이 가능하고, 시공 정밀도가 우수하다. 초기 투자비는 많이 들지만, 자재를 절양할 수 있고 원가를 절감할 수 있다. 시공관리가 용이하며, 이동·해체 시 장비가 필요하다.
