PC부재 접합공법

공장에서 부재별로 생산한 PC 부재를 현장에서 조립하므로 PC 부재와 PC 부재 사이에 접합부가 발생하게 된다. 접합부는 PC 공사에서 가장 중요한 부분으로 구조적 안전성·수밀성·기밀성 등을 확보하며 정밀도를 유지해야 한다.



PC 접합부의 요구 성능

PC 접합부는 조립 시 발생하는 각종 변위를 흡수하여야 하며, 시공이 용이해야 한다. 또한 구조적으로 취약한 곳이므로 안전하게 시공해야 하며 지진하중이나 풍하중과 같은 횡하중에 대해서 안전성을 확보해야 한다. 접합부는 균열이나 누수가 발생하기 쉬우므로 밀실하게 시공하도록 하며 처음에 유의한다.



접합의 종류

습식접합
접합부를 모르타르나 콘크리트로 충전하여 접합하는 방식으로 가장 많이 사용하는 방법이다. 습식접합은 모르타르나 콘크리트가 새어 나오지 않도록 거푸집을 설치하고, 보강용 철근을 배근해야 하므로 시공이 번거로우나 조립 시 발생하는 변위를 조정하기 쉽다.
습식접합은 벽 판과 벽 판의 수직 이음, 기둥과 보와의 접합, PC 복합도 상부와 바닥 판과의 접합 등에 많이 사용된다.

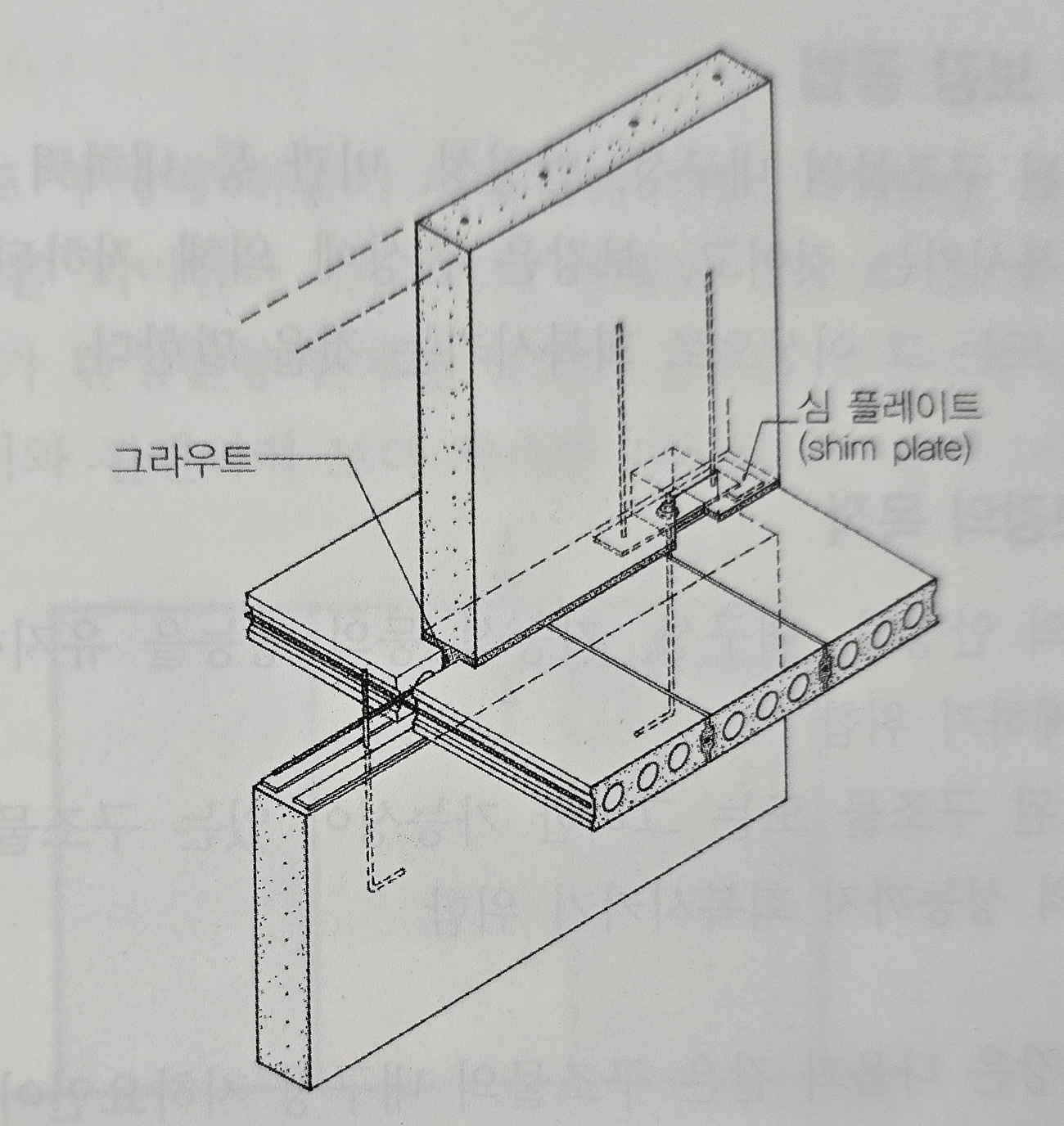

습식 접합



건식접합
모르타르나 콘크리트를 사용하지 않고 용접, 볼트, 인서트 등으로 접합하는 방식이다. 습식접합에 비해 시공은 간단하나 조립 시 발생한 변위를 조정하기 어렵다. 건식 접합부는 불에 약하며 부식될 우려가 있으므로 내화 및 방청의 목적으로 피복 모르타르 또는 콘크리트를 타설한다.



건식 접합
