균열 검사 및 평가

육안 검사

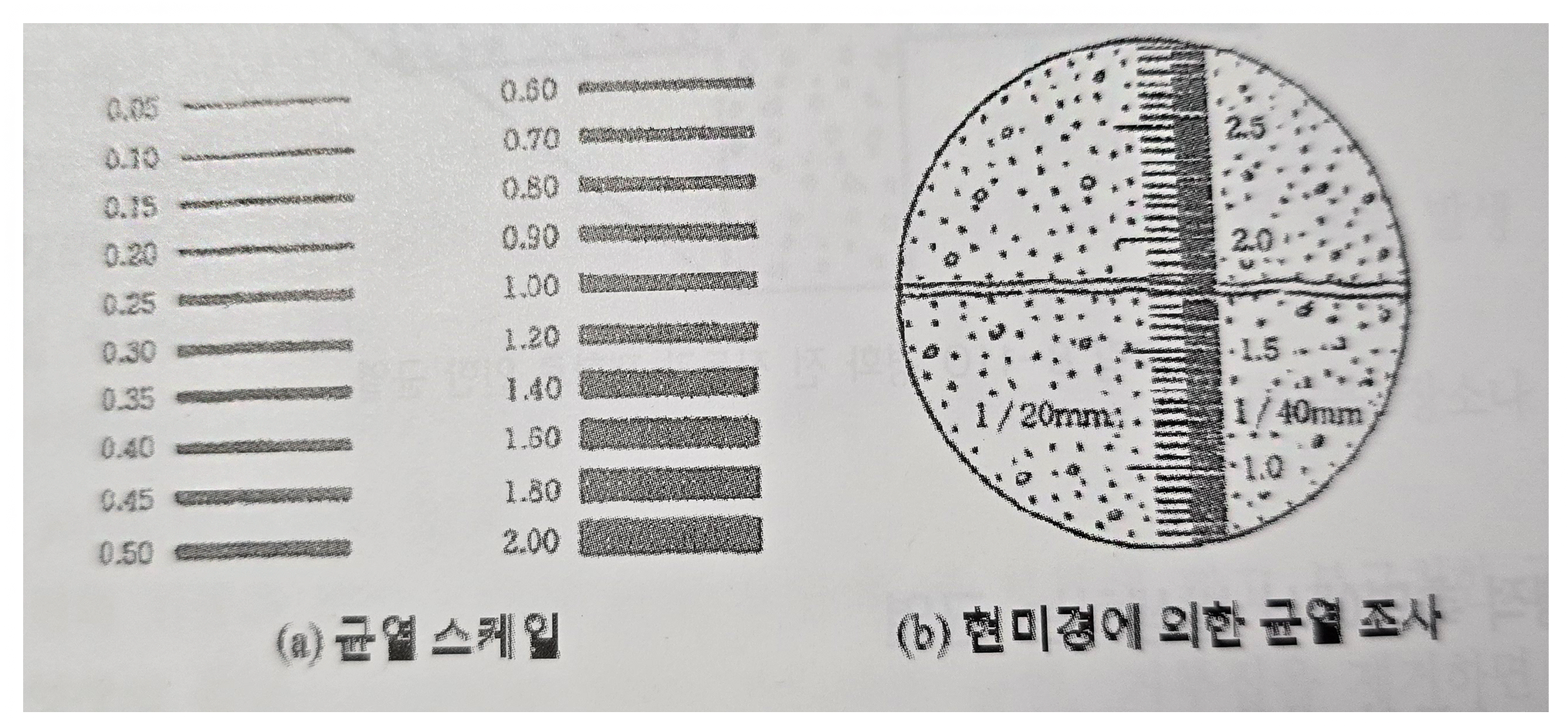

균열이 생긴 부위를 육안으로 검사하여 균열 폭과 길이, 방향, 발전 경로 등을 조사하여 구조체에 표시하고 그 부위를 스케치와 함께 사진을 찍어둔다. 균열 폭의 측정에는 다음 그림과 같은 균열 측정용 스케일이나 휴대용 균열폭 측정기를 사용하면 0.0025~0.05mm의 균열 폭까지 측정할 수 있다.

균열검사 및 평가

비파괴 검사

콘크리트 균열 조사에는 초음파 탐사법이 많이 사용되고 있다. 이러한 방법으로 많이 사용되는 것은 공진법, 펄스 반사법 및 음향 반사법 등이 있다. 이러한 방법에 사용되는 기기들은 비교적 설치가 간단하여 사용하기가 편리하나, 정확한 판단을 위해서는 경험을 필요로한다. 이밖에 방사선이 물체를 통과하는 성질을 이용한 방사선 탐사법이 있다.

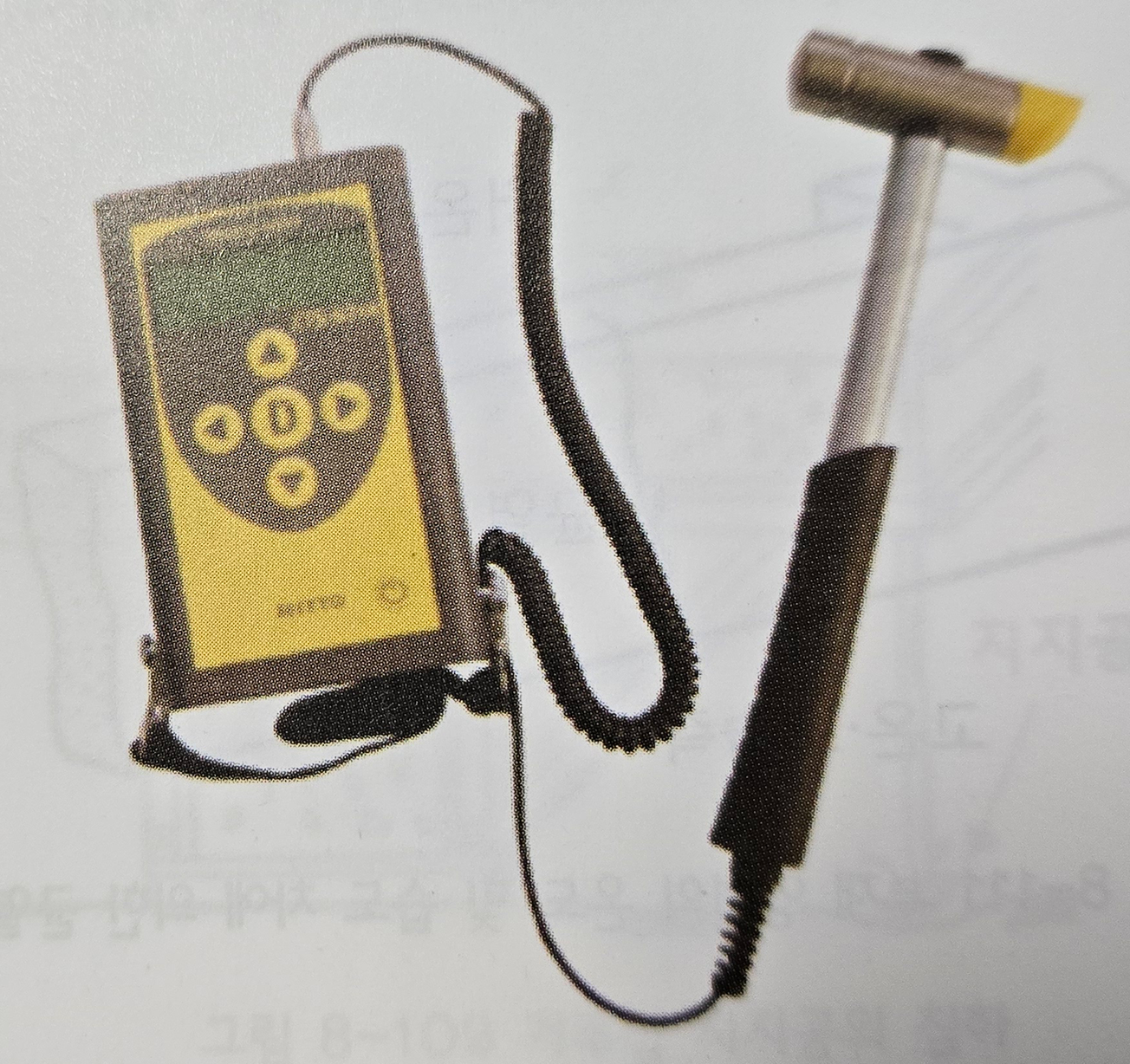

비파괴 콘크리트 테스터

코아 검사

코아 검사는 의심이 가는 부분의 코아를 채취하여 결함을 알아내거나 균열의 크기 및 깊이 등을 비교적 정확하게 조사할 수 있다. 콘크리트 균열 조사뿐 아니라 콘크리트 강도, 피복두께, 철근 배근 상태, 콘크리트 중성화 두께 등을 조사하는데 가장 신뢰도가 높은 조사 방법이다.
