차수공법 part2 (JSP 공법, CCP 공법, RJP 공법, SIG 공법)

2023.03.28 - [건축 시공학] - 차수공법 part1 (LW 공법, SGR 공법, MSG 공법)

차수공법 part1 (LW 공법, SGR 공법, MSG 공법)

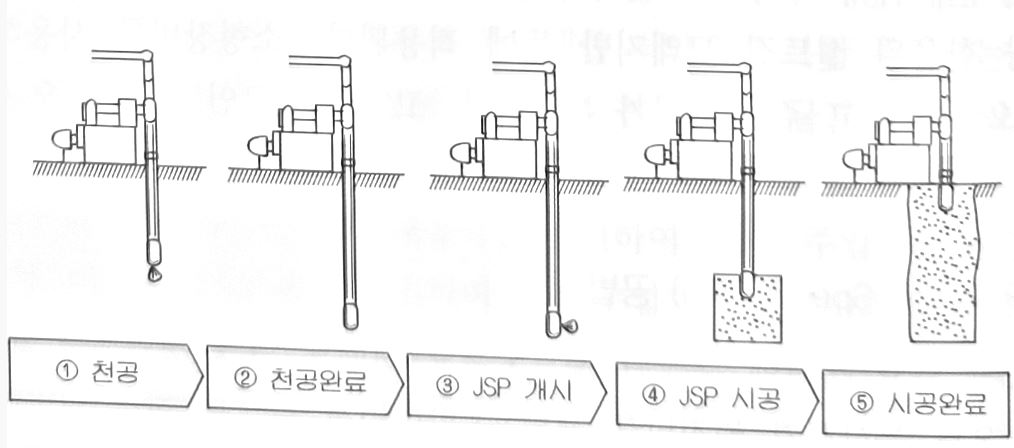

JSP 공법

이중관 로드 선단에 부착된 제트노즐로 시멘트 밀크 경화제를 200~400kg/㎠의 압력으로 분사시켜 원지반을 교란·혼합하면서 로드를 회전 인발하여 지중에 원주상의 고결체를 형성시키는 강제 교반 방식의 고압 주입공법이다.

지반개량 강도가 매우 높고, 연약지반의 차수 및 지반 강화가 우수하다는 점과 토사층이 깊더라도 개량 효과가 우수하며, 장비가 소형이기 때문에 협소 구간의 시공이 가능하다. 단점으로는 고압 주입에 의해 지반 융기 가능성이 있으며, 다량의 슬라임 발생 및 암반층 적용이 불가능하다는 점이 등이다.

JSP 공법 계열의 제트 그라우팅 공법은 고압 분사를 통해 토사를 시멘트로 치환하는 개념으로 지반에 구애받지 않는다는 장점이 있으나 차수만을 목적으로 사용하기에는 고가이다.



CCP 공법

단관으로 천공 후 경화체를 고압으로 분사하여 지반을 절삭하고 절삭토와 경화재를 기계적으로 교반 혼합하여 지반 개량체를 조정하는 고압주입공법이다. 작업 및 기계설비가 간단하지만, 개량체의 유효 직경이 다른 공법에 비해 작고, 고결재가 혼합되지 않은 부분이 발생할 수 있다. JSP 공법, SIG 공법과 마찬가지로 풍화토에 적용된다.



2023.03.25 - [건축 시공학] - 흙파기 공법 part2 (탑 다운 공법, 업업 공법)

흙파기 공법 part2 (탑 다운 공법, 업업 공법)

2023.03.23 - [건축 시공학] - 흙파기 공법 part1 (경사 오픈 컷 공법, 자립식 흙막이 공법, 어스앵커 공법 등)

흙파기 공법 part1 (경사 오픈 컷 공법, 자립식 흙막이 공법, 어스앵커 공법 등)

RJP 공법

초고압 분류체가 갖고 있는 운동 에너지를 이용하여 지반의 조직구성을 파쇄하여 파괴된 토립자와 경화재를 혼합 교반하여 초대형 원주 고결재를 조성하는 공법으로 풍화암가지 적용 가능하다. 지반개량 효과가 우수하고 차수 효과가 확실하지만, 슬라임 발생이 많아 별도의 처리비용이 발생하고, 지반 융기, 인접 구조물이 변형되지 않도록 유의해야 하고 공사비가 비싸다.



SIG 공법

3중관으로 천공 후 공기와 함께 초고압수를 지중에 회전 분사하여 지반을 절삭하고, 절삭토를 배출시켜 지중에 공동을 만들어 그 공간을 경화재로 충전시켜 원주상의 개량체를 조성하는 일종의 치환공법이다. 지반개량 효과가 우수하고 차수 효과가 확실하지만, 슬라임 발생이 많아 별도의 처리비용이 발생하고 공사비가 비싸다. 플랜트 설치도 복잡하다.
