말뚝재하시험- 동재하시험

동재하시험

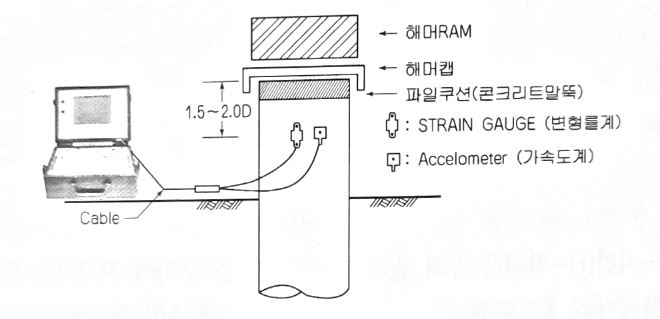

동재하시험은 파동방정식을 근거로 개발된 방법으로, 말뚝머리 부근에 변형률계와 가속계를 부착하고 말뚝항타분석기를 이용하여 항타 중에 말뚝 머리에 발생하는 응력과 변형 및 가속도를 측정하여 지지력을 추정하는 방법이다.

동재하시험

동재하시험은 건축물에 설치되는 말뚝 수가 80개 미만인 경우에는 2회, 10개 미만인 경우에는 3회, 160개 이상인 경우에는 4회 실시한다. 동재하시험은 시간과 비용이 적게 들어서 많이 사용되지만 기술자의 자질에 따라 시험결과가 크게 달라질 수 있으므로, 시험말뚝을 시공하여 동재하시험과 정재하시험을 실시하고 그 결과를 비교 검증할 필요가 있다.



동재하시험을 통하여 말뚝을 지지력 크기 뿐만 아니라 시간경과에 따른 지지력의 변화, 선단지지력과 마찰지지력의 크기 및 분포, 말뚝 재료의 건전도, 항타 장비의 적합성, 지반조건의 특이성 등 다양한 정보를 파악할 수 있다.

말뚝 박기시험에는 낙하법과 타격법이 있으며 이를 시항타라고도 한다. 낙하법일 경우에는 추에 의한 자연낙하법으로 하고, 타격법일 경우에는 디젤해머나 단동공기추를 사용한다.



시항타 시 주의사항

- 시험말뚝은 실제 사용 말뚝의 무게와 단면을 가진 본항타용 제품을 사용하며 실제 말뚝 박기에 적용할 타격에너지로 박는다.
- 시항타는 당초 설계된 길이보다 긴 말뚝을 사용한다. 시항타 위치는 이질 지층, 길이 변화가 예상되는 곳, 이상 지층 등 필히 확인할 필요가 있는 곳을 선정한다.
- 말뚝은 연속적으로 박되 휴식시간을 두지 않는다.
- 5회 타격 총관입량이 6mm 이하일 때는 거부현상으로 판단한다.

리바운드 체크

- 말뚝이 50cm 관입할 때마다 측정한다.
- 말뚝이 약 3cm아내 남았을 때는 말뚝 관입량 10cm마다 측정한다.



시험말뚝박기와 관입량 기록의 예
