말뚝 설치 공법 - 진동 공법, 압입 공법, 워터젯 공법

진동공법

상하방향으로 진동하는 진동식 말뚝 타격기를 사용하여 말뚝을 박는 공법이다.

연약지반에 적합하고, 말뚝을 뽑아낼 경우에도 사용한다.



특징

- 정확한 위치로 타입할 수 있다.
- 타입 및 인발을 겸용할 수 있다.
- 경질지만에는 충분히 관입되기 어렵다.

시공시 유의사항

- 사질지반에서는 진동에 의한 다집으로 마찰저항이 증가하여 관입이 어려워진다.
- 경질지반에서 사용할 경우 오거나 워터젯 공법을 병용하여 주변 마찰력을 감소시키면서 타입한다.







압입공법

유압기구를 갖춘 압입장치의 반력을 이용하여 말뚝을 압입하여 박는 공법이다. 일반적으로 프리보링 공법, 중공굴착공법, 워터젯공법 등과 병용한다



특징

- 연약지반에 사용하며 소음, 진동이 작다.
- 말뚝 두부의 파손이 거의 없다.
- 큰 지지력이 필요한 말뚝에는 적당하지 않다.









워터젯 공법

모래층, 모래 섞인 자갈층 또는 진흙 층 등에 고압으로 물을 분사시켜 수압에 의해 지반을 무르게 만든 다음 말뚝을 박는 공법이다. 단독으로는 말뚝의 관입이 어려워 압입 공법과 병용하여 사용하는 경우가 많다.

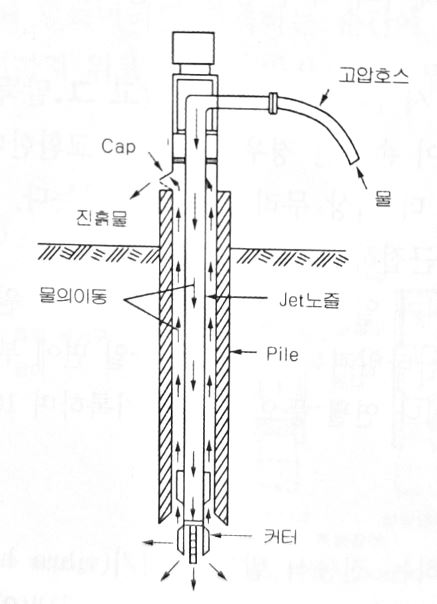

워터젯 공법

특징

- 관입이 곤란한 사질지반에 효과적이다.
- 소음, 진동이 작다.
- 물러진 지반의 복구가 어려우므로 재하를 목적으로 하는 기초 말뚝에는 사용할 수 없다.

시공시 유의사항

- 말뚝의 선단을 무르게 하므로 최종 지내력을 확인한다.
- 배출토사가 부지 내에 들어가지 않도록 침전설비를 한다.
