강구조 재료 - 형강, 경량형강

형강

형강은 여러가지 단면형이 있으며 건축 구조에서 가장 많이 쓰이는 것은 L형강, I형강, H형강 등이 있다.

강구조 형상별 부재 분류표1

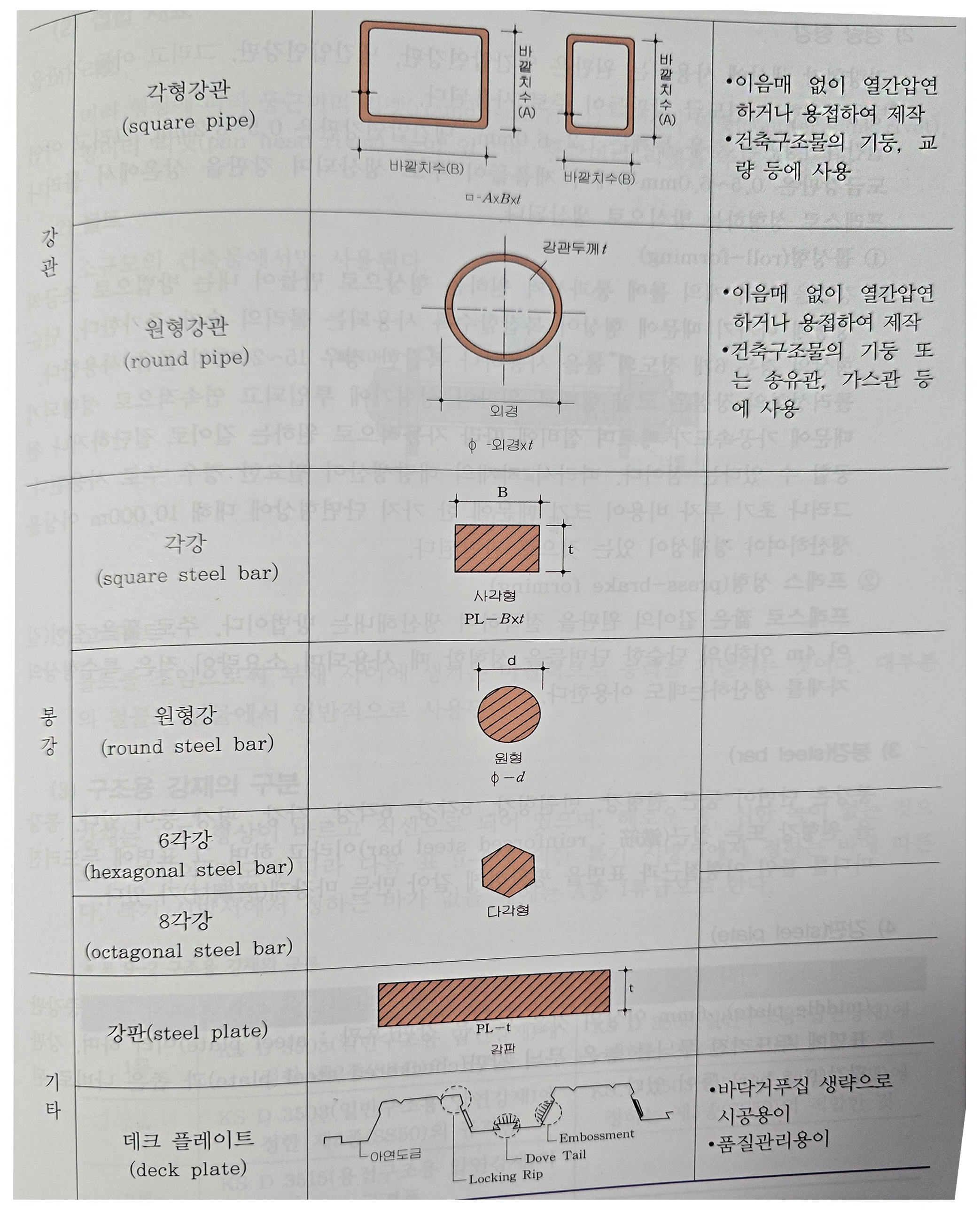

강구조 형상별 부재 분류표2



경량형강

경량형강 생산에 사용되는 원판은 열간압연강판, 냉간압연강판, 그리고 이들 강판을 방청처리한 아연도금 강판들이 주로 사용된다.
열간압연강판의 경우 두께는 1.2~6.0mm, 냉간압연강판은 0.5~3.2mm, 그리고 아연도금강판은 05~6.0mm 두께의 제품들이 주로 생산되며 강판을 상온에서 롤러나 프레스로 성형하는 방식으로 생산된다.



롤 성형
강판을 여러 개의 롤에 통과시켜 원하는 형상으로 만들어 내는 방법으로 조금씩 성형해 나가기 때문에 형상이 복잡할수록 사용되는 롤러의 수가 증가한다. 단순 형상의 경우 6개 정도의 롤을 사용하나 복잡한 경우 15~20개의 롤을 사용한다.
롤러 성형의 장점은 코일 형태로 원판이 성형기에 투입되고 연속적으로 성형되기 때문에 가공 속도가 빠르며 설비에 따라 자동으로 원하는 길이로 절단하거나 천공할 수 있다는 점이다. 따라서 자재의 대량 생산이 필요한 경우 주로 사용된다. 그러나 초기 투자 비용이 크기 때문에 한 가지 단면 형상에 대해 10,000m 이상을 생산하여야 경제성이 있는 것으로 판단된다.



프레스 성형
프리스로 짧은 길이의 원판을 절곡하여 생산해 내는 방법이다. 주로 짧은 길이의 단순한 단면들을 성형할 때 사용되며 소요량이 적은 특수형상의 자재를 생산하는 데도 이용한다.
