24년도 1회 기출 공부 노트 - 건축구조

41. 그림과 같은 부정정 라멘에서 A점의 MAB 는?

① 0

② 20kN · m
③ 40kN · m
④ 60kN · m

정답 : ②



42. 강도설계법에서 D22 압축이형철근의 기본정착길이 ldb는?

(단, 경량콘크리트 계수 λ= 1.0, fck =27MPa, fy =400MPa)
① 200.5mm

② 378.4mm
③ 423.4mm

④ 604.6mm

정답 : ③



43. 그림과 같이 스팬이 7.2m이며 간격이 3m인 합성보
A의 슬래브 유효폭 be는?

① 1,400mm

② 1,600mm
③ 1,800mm

④ 2,000mm

정답 : ③

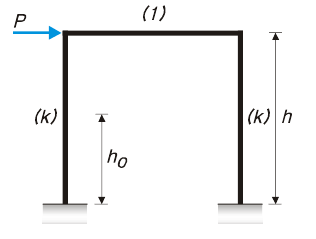

44. 그림과 같은 강접골조에 수평력 P=10kN이 작용하고 기둥의 강비 K= ∞인 경우, 기둥의 모멘트가 최대가 되는
변곡점의 위치 ho는? (단, 괄호 안의 기호는 강비이다.)

① 0

② 0.5h
③ (4/7)h

④ h

정답 : ①



45. 강구조 고장력볼트 접합의 종류에 해당되지 않는 것은?
① 메탈터치 접합
② 마찰접합
③ 인장접합
④ 지압접합

정답 : ①



46. 그림과 같은 구조물의 부정정 차수는?

① 3차 부정정

② 4차 부정정
③ 5차 부정정

④ 6차 부정정

정답 : ④

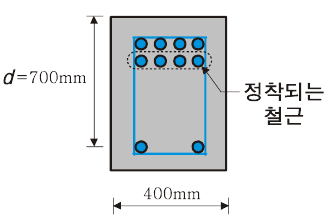

47. 그림과 같은 보 단면에서 정착되는 철근의 수평 순간격을 구하면?

【조건】
· D22(인장, 압축철근), 지름: 22mm로 계산
· D13@150(스터럽), 지름: 13mm로 계산
· 최소피복두께: 40mm
· 구부림 최소내면반지름은 무시



① 60.7mm

② 63.7mm
③ 66.7mm

④ 68.7mm

정답 : ④



48. 강구조 필릿용접에 관한 설명으로 옳지 않은 것은?
① 필릿용접의 유효면적은 유효길이에 유효목두께를 곱한 것으로 한다.
② 필릿용접의 유효길이는 필릿용접의 총길이에서 2배의 필릿사이즈를 공제한 값으로 하여야 한다.
③ 필릿용접의 유효목두께는 용접루트로부터 용접표면까지의 최단 거리로 한다. 단, 이음면이 직각인 경우에는 필릿사이즈의 √2배로 한다.
④ 구멍필릿과 슬롯필릿용접의 유효길이는 목두께의 중심을 잇는
용접중심선의 길이로 한다.

정답 : ③



49. 강도설계법에서 처짐을 계산하지 않는 경우, 철근콘크리트 보의 최소두께 규정으로 옳지 않은 것은? (단, 보통콘크리트와 설계기준항복강도 400MPa 철근을 사용한 부재임)

① 단순지지 : l/16

② 1단연속 : l/18.5

③ 양단연속 : l/12

④ 캔틸레버 : l/8

정답 : ③

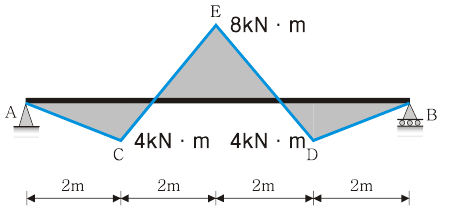

50. 다음 그림은 각 구간에서 직선적으로 변화하는 단순 보의 휨모멘트이다. C점과 D점에 동일한 힘 P1이 작용하고 보의 중앙점 E에 P2가 작용할 때 P1 과 P2의 절대값은?



① P1=4kN. P2=6kN

② P1=4kN. P2=8kN

③ P1=8kN. P2=10kN

④ P1=8kN. P2=12kN

정답 : ④



51. 철근콘크리트 구조물 설계를 위해 선형탄성 구조해석을 수행한 결과, 보 단면에 다음과 같은 단면력이 계산되 었다. 이 값을 사용해서 계수휨모멘트를 구하면?

· 고정하중에 따른 모멘트: MD=150kN·m
· 활하중에 따른 모멘트: ML=120kN·m
· 풍하중에 따른 모멘트: MW=60kN·m

① 288kN·m

② 318kN·m

③ 358kN·m

④ 378kN·m

정답 : ④



52. 부동침하의 원인과 거리가 먼 것은?
① 건물과 경사지반에 근접되어 있을 경우
② 건물이 이질지반에 걸쳐 있을 경우
③ 이질의 기초구조를 적용했을 경우
④ 건물의 강도가 불균등할 경우

정답 : ④



53. 콘크리트 구조설계 시 철근간격 제한에 관한 내용으로 옳지 않은 것은?
① 벽체 또는 슬래브에서 휨 주철근의 간격은 벽체나 슬래브 두께의 3배 이하로 하여야 하고, 또한 450mm 이하로 하여야 한다.
② 상단과 하단에 2단 이상으로 배치된 경우 상하 철근은 동일 연직면 내에 배치되어야 하고, 이때 상하 철근의 순간격은 25mm 이상으로 하여야 한다.
③ 나선철근 또는 띠철근이 배근된 압축부재에서 축방향철근의 순간격은 25mm 이상, 또한 철근 공칭지름의 2.5배 이상으로 하여야 한다.
④ 2개 이상의 철근을 묶어서 사용하는 다발철근은 이형철근으로, 그 개수는 4개 이하이어야 하며, 이들은 스터럽이나 띠철근 으로 둘러싸여져야 한다.

정답 : ③



54. 그림과 같은 단순보의 양단 수직반력을 구하면?

① RA=RB=wL/2

② RA=RB=wL/4

③ RA=RB=wL/6

④ RA=RB=wL/8

정답 : ②



55. 고장력볼트 1개의 인장파단 한계상태에 대한 설계인장 강도는? (단, 볼트의 등급 및 호칭은 F10T, M24, ø =0.75)
① 254kN

② 284kN
③ 304kN

④ 324kN

정답 : ①



56. 지진력저항시스템 중 다음 각 구조시스템에 관한 설명 으로 옳지 않은 것은?
① 모멘트골조방식: 수직하중과 횡력을 보와 기둥으로 구성된 라멘골조가 저항하는 구조방식
② 연성모멘트골조방식: 횡력에 대한 저항능력을 증가시키기 위하여 부재와 접합부의 연성을 증가시킨 모멘트골조
③ 이중골조방식: 횡력의 25% 이상을 부담하는 전단벽이 연성모멘트골조와 조화되어 있는 구조방식
④ 건물골조방식: 수직하중은 입체골조가 저항하고, 지진 하중은 전단벽이나 가새골조가 저항하는 구조방식

정답 : ③



57. 등가정적해석법에 따른 건축물의 내진설계 시 고려 해야 할 사항이 아닌 것은?
① 지역계수

② 지반종류
③ 지표면조도

④ 반응수정계수

정답 : ③



58. 그림과 같은 정정구조의 CD부재에서 C, D점의 휨모 멘트값 중 옳은 것은?

① (C) 0kN·m , (D) 16kN·m
② (C) 16kN·m , (D) 16kN·m
③ (C) 0kN·m , (D) 32kN·m
④ (C) 32kN·m , (D) 32kN·m

정답 : ①



59. 강구조 기둥의 주각부에 관한 설명으로 옳지 않은 것은?
① 기둥의 응력이 크면 윙플레이트, 접합앵글, 리브 등으로 보강하여 응력의 분산을 도모한다.
② 앵커볼트는 기초콘크리트에 매입되어 주각부의 이동을 방지하는 역할을 한다.
③ 주각은 조건에 관계없이 고정으로만 가정하여 응력을 산정한다.
④ 축방향력이나 휨모멘트는 베이스플레이트 저면의 압축력 이나 앵커볼트의 인장력에 의해 전달된다.

정답 : ③



60. 그림과 같은 하중을 지지하는 단주의 단면에서 인장력을 발생시키지 않는 거리 의 한계는?

① 40mm
② 60mm
③ 80mm
④ 100mm

정답 : ③
