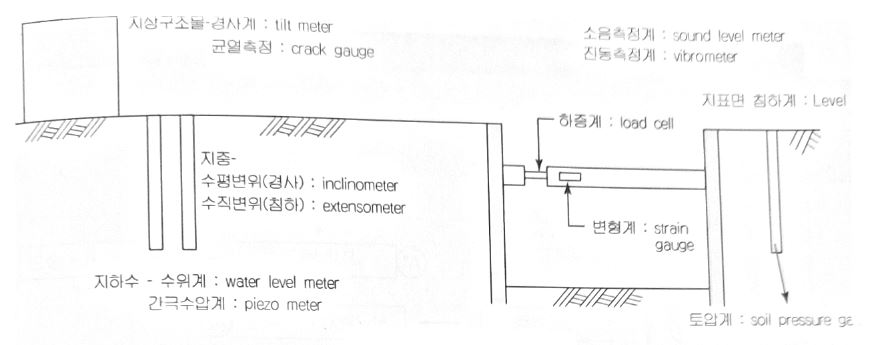

1. 지중 수평변위 측정계
토류벽 또는 배면 지반에 설치하며 굴착심도 보다 부동층까지 천공한다. 굴토 진행 시 단계별로 인접 지반의 수평 변위량과 위치, 방향 및 크기를 실측하여 토류 구조물 각 지점의 응력 상태를 판단한다.
2. 인접 건축물 기울기 측정계
굴토 공사 시 주변 건물이나 옹벽 및 지반 등에 설치하여 측정 지점의 기울기 변화 상태를 측정한다.
3. 지하수위계
토류벽 배면 지반에 설치하며 굴착에 따른 과잉 간극수압 변화를 측정하여 안전성을 판단한다.
4. 간극수압계
배면 연약지반에 설치하며 굴착에 따른 과잉 간극수압 변화를 측정하여 안전성을 판단한다.
5. 변형률계
토류벽 심재, 스트러트, 띠장, 강재, 콘크리트 등에 설치하며 토류 구조물 각 부재와 인근 구조물의 각 지점 및 콘크리트 등의 응력 변화를 측정하여 이상 변형을 파악하고자 하는 것이다.
6. 하중 측정계
스트러트, 앵커 부위에 설치한다. 스트러트, 앵커 등의 축하중, 변화상태를 측정하여 부재의 안정상태를 파악하며 원인을 규명한다.
7. 지중 수직변위 측정계
토류벽 배면, 인접 구조물 주변에 설치하여 인접 지층 지표면 침하량, 변동 상태 파악, 안정상태 예측 또는 보강 대상 범위를 결정한다.
8. 진동, 소음측정기
굴착, 발파, 장비 작업에 따른 진동과 소음을 측정하는 것으로 구조물의 위험 예방 및 민원 예방에 활용한다.
9. 균열계
인접 건축물의 균열 측정
10. 지표침하계
토류벽 배면 상부 지표의 침하 측정
