기초의 종류 및 지정의 종류

기초란 건축물의 하중을 지반에 안전하게 전달시키는 구조 부분을 말하며, 지정은 기초를 안전하게 지지하기 위하여 기초를 보강하거나 지만의 내력을 보강하는 것을 말한다. 기초는 기초판과 지정으로 구성되며, 기초 형식은 상부 구조 시스템, 지질, 지형, 공사의 난이도, 환경 등을 고려하여 결정한다.

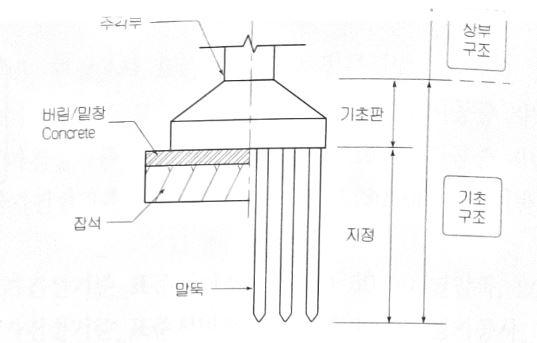

기초의 구조

기초를 계획·설계 할 경우 유의사항

- 부동침하를 일으키리 않도록 균형있게 설계한다.
- 인장력 및 전단력에 저항하기 위해 철근으로 보강한다.
- 부력에 의한 기초 판의 떠오름을 방지할 수 있는 대책을 세운다. 락 앵커를 기초판에 설치하거나, 탈수공법으로 기초판 밑의 물을 배수하여 부력을 최소화한다.
- 기초는 지반의 건조수축, 습윤팽창 등으로 인한 피해를 예방하기 위하여 동결심도 아래의 깊이까지 내려가야 한다.

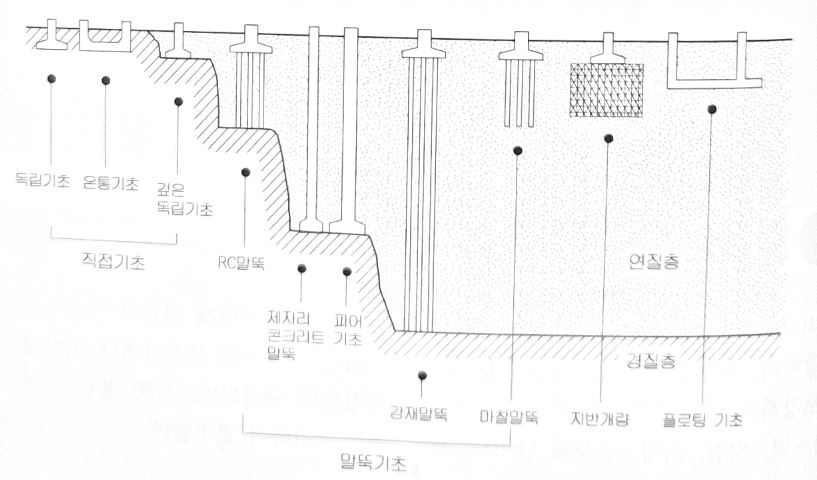

기초의 종류



직접기초

상부 구조의 하중을 말뚝을 사용하지 않고 기초 슬래브에서 지반에 직접 전달하는 형식이다.



1. 독립기초

기둥마다 별개의 독립된 기초판을 설치하는 것을 말한다. 일체식 구조에서는 지중보를 설치하여 기초판의 부등침하를 방지하고 주각부의 휨 모멘트를 흡수하여 구조물 전체의 강성을 높인다.



2. 복합기초

기둥 사이의 간격이 좁을 때에는 2개의 기둥을 하나의 기초판 위에 설치한다. 특히 부지 경계 부분에서는 독립기초를 사용하더라도 기초의 중앙에 기둥을 세울 수 없어 편심이 발생한다. 편심을 피하기 위하여 내측 기둥의 기초와 일체화시킨 복합기초를 사용한다.



3. 연속기초

일정한 폭과 깇이를 가진 연속된 띠 형태릐 기초로서 줄기초라고 하기도 한다. 내력벽, 담장, 조적식 옹벽 등의 기초에 사용한다.



4. 온통기초

일체식 철근콘크리트 기초판으로 축조하여 하중을 지지하게 하는 방법이다. 상부 구조물의 하중이 매우 커서 독립기초 또는 줄기초 등으로는 필요한 기초판의 면적을 확보할 수 없거나 연약지반일 경우 사용한다.





지정의 종류

직접기초의 지정에는 잡석지정, 모래지정, 콘크리트 지정 등이 있다.



1. 잡석지정

기초 또는 밑창 콘크리트 밑에 막돌이나 호박돌 등을 옆세워 깔고 사춤자갈, 모래 섞인 자갈로 틈을 채우고 래머, 바이브로 콤팩터, 바이브로 롤러 등으로 다진다.

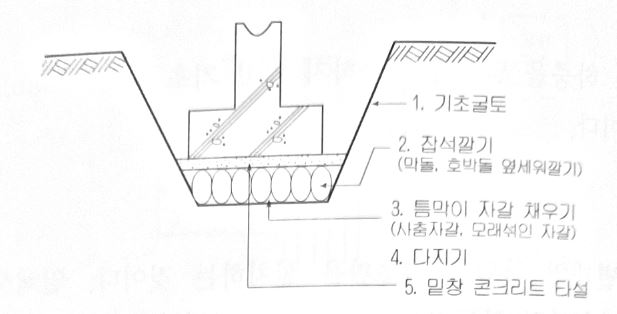

잡석지정



2. 모래지정

기초 하부의 지반이 연약하고 그 하부 2m 이내에 굳은 지층이 있을 때는 말뚝을 박을 필요가 없으며 굳은 층까지 연약한 부분을 파내고 모래를 넣어 물을 주면서 다진다. 하중·지하수 등으로 인해 모래가 유실 되거나 분산되는 것을 방지해야 한다.



3. 자갈지정

굳은 지반에 자갈을 얇게 펴고 다지는 것오르 밑창 콘크리트를 평평하게 하고, 기초 하부 부분의 물을 배수하기 위해 쓰인다. 자갈 깔기를 하고 래머, 바이브로 래머 등으로 다진 후 그 위에 밑창 콘크리트 또는 기초 콘크리트를 부어 넣는다.



4. 밑창 콘크리트 지정

지반 다지기, 잡석지정 등을 보강하고, 기초 철근 및 거푸집 작업을 용이하게 하며, 기초 저부에 먹 매김을 하기 위하여 자갈지정, 잡석 지정 등의 위에 두께 5~10cm 정도로 무근 콘크리트를 타설하여 지정을 형성하는 것으로 버림 콘크리트 지정이라고 하기도 한다. 밑창 콘크리트의 강도는 10~13Mpa 정도로 작더라도 내력상 문제가 없다.
