기성제 말뚝 공법

기성 콘크리트 말뚝은 비교적 큰 내력을 필요로 하는 경우나 지하수위가 낮은 경우 많이 사용한다. 종류에는 원심력 RC말뚝· PC말뚝·PHC말뚝, 강관말뚝 등이 있다.



1. 원심력 철근 콘크리트 말뚝

양생 중에 원심력을 이용하여 콘크리트의 밀도 및 강도를 높인 말뚝으로 단면은 중공 원통형이고 보통 RC 말뚝이라고 부르며, 기초말뚝에 쓰인다.

RC 말뚝은 재료가 균질하고 강도가 크며 고강도로 지지 말뚝에 적합하지만, 말뚝 박기시 항타로 인해 말뚝 본체에 균열이 생기기 쉽다.



2. PHC말뚝

프리텐션 방식에 의한 원심력을 응용하여 제조한 콘크리트 압축강도 80Mpa 이상의 고강도 콘크리트 말뚝이다. PHC 말뚝에 사용하는 PC강재는 오토클레이브 양생 시 높은 온도에 의한 긴장력 감소를 방지하기 위해 이완 및 풀림이 작은 특수 PS 강선을 이용한다.

PHC 말뚝은 일반 PC말뚝에 비하여 1.6배 정도 강도가 커서, 항타 시 타격에 대한 저항력이 크고 휨 모멘트에 대한 저항력도 크다. 재령 1일에 80Mpa 이상의 조기 강도를 얻을 수 있으므로 크리프가 현저하게 감소하고 건조수축이 작다. PHC파일에 사용되는 콘크리트의 설계기준강도는 80Mpa로 커서 말뚝 타입 시공 시 내충격성이 높아 굳은 지반까지 타입이 가능하여 설계 지지력을 높일 수 있다.

길이는 5m에서 15m까지 다양하게 제작 가능하다.



3. 강관 콘크리트 말뚝

프리스트레스로 보강된 콘크리트 말뚝이 강말뚝의 재료 특성에 미치지 못하는 점을 보완한 것으로, 강관과 콘크리트 말뚝이 복합적으로 보간된 합성 말뚝이다. 인장에 강한 간관과 압축에 강한 콘크리트를 일체화시켜 말뚝의 내력을 증가시킨다.



4. 강말뚝

강말뚝은 부식의 우려가 있으므로 부식으로 예상되는 두께 감소분만큼 두꺼운 강말뚝을 선정하고, 콜타르와 수지계로 도장 피막을 형성하거나 전기부식방지 조치를 취해야 한다. 굳은 사층이나 역층에 설치할 경우에는 말뚝 선단부와 말뚝 머리를 보강한다.

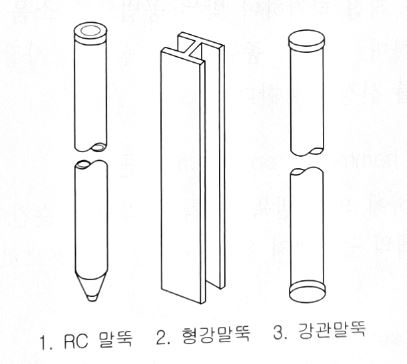

강말뚝의 종류

- H형강 말뚝 : 균질한 재료로 자중이 비교적 가벼워 운반 및 취급이 용이하지만, 부식하기 쉽다. 선단지지말뚝으로 많이 사용된다.

- 강관말뚝 : 강판을 원통형으로 전기저항용접 또는 아크용접에 의하여 제저한 용접강관이 주로 쓰이며, 용접강관 중에서도 나선 강관이 많이 쓰인다. 현장 용접에 의하여 이어 쓰며, 강관말뚝 타설에는 주로 디젤 해머를 사용한다.

기성말뚝
