각 부 배근 상세 - 기둥

기둥

기둥의 단면 형태는 정방형, 장방형, 원형과 같은 대칭형이 주로 사용되며, 주근도 중심축을 기준으로 대칭으로 배치한다. 10층 이하 중층 건축물의 기둥 한 변의 크기는 1층의 경우 스팬의 1/10, 최상층은 스팬의 1/12 정도로 한다. 최상층의 기둥 크기를 500mm각으로 하고 2개층 내려갈 때 마다 50mm 정도씩 늘려주는 방법도 흔히 사용된다.



기초공사에 이어 기둥의 철근을 배근할 때는 주근의 위치가 정확한지 확인한다. 기둥 주근이 제 위치에 있지 아니하고 먹매김 위치로부터 벗어나 있을 때에는 완만하게 구부려 올린다. 기둥의 주철근은 4개 이상으로 하고, 철근 단면적은 그 콘크리트 단면적의 0.8% 이상으로 한다. 띠철근은 미리 주근 하부에 끼워두고 상부 주근을 하부 주근에 이은 다음 순서대로 정해진 위치에 끌어올려 조립한다.



띠철근은 기둥에 작용하는 전단력이 클수록 촘촘하게 설치하는데, 그 간격은 300mm이하, 종방향 철근 지름의 16배 이하, 띠철근이나 철선 지름의 48배 이하로 한다. 원형기욷에 사용되는 나선철근은 띠철근에 비하여 철근이 더 소요되고, 가공에 품이 많이 든다.



띠철근의 역할
- 전단력에 저항한다.
- 주근의 위치를 고정한다.
- 기둥을 감싸는 테두리 역할로 횡방향 변형을 억제하여 기둥의 좌굴을 방지한다.

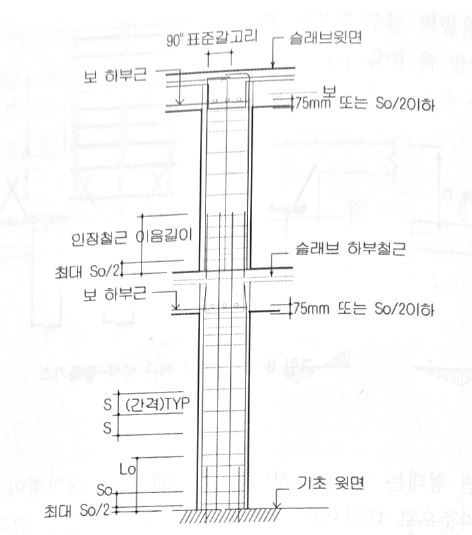

기둥의 배근 상세-내진배근

압축력과 휨을 동시에 받는 기둥-기초 접합부 상세

기둥 띠철근 배근 상세
