각 부 배근상세 - 보

보

보의 단면형태는 장항형이 보통이며, 6~7층 건물의 경우 1층 보의 춤은 스팬의 1/8~1/10, 폭은 춤의 1/2로 한다. 응력이 작은 최상층 또는 저층 건축물의 경우에는 보의 춤을 스팬의 1/10~1/12로 하며, 폭은 춤의 1/2로 한다.



건축물의 외주부에 있는 보의 경우 벽체와 일체화시켜 강성을 높이기도 한다. 이를 테두리보라고 부르며, 테두리보의 크기는 개구부의 형태에 따라 결정되는 것이 보통이지만, 춤은 1200mm 전후, 폭은 200~400mm 로 한다



보의 응력은 기둥과 접합되는 보의 단부에서 가장 크게 된다. 이 경우 단부 응력을 기준으로 보 전체를 설계하는 것은 비경제적이므로 헌치를 두어 단부를 보강한다.



등분포하중을 받는 단부가 고정된 보에 발생하는 휨모멘트의 분포는 보의 인장응력이 중앙에서 하측, 단부에서는 상측에 발생한다. 따라서 보의 주근을 배근할 때는 붕앙부의 하부근 일부를 스팬의 1/4부근에서 구부려 올려 단부에서 상부근이 되도록 한다. 이것을 절곡근이라 한다. 늑근은 보에 설치하는 전단 보강근으로서 사인장력에 의한 전단파괴에 저항하기 위하여 설치된다.



큰 보와 작은 보, 큰보와 큰보가 교차되는 부분은 보의 유효깊이를 크게하기 위하여 인장력을 받는 철근을 최외단부에 배근한다.

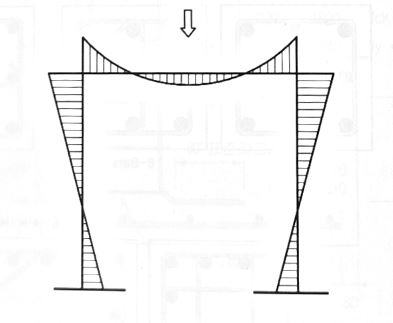

휨모멘트 분포

보철근의 배근

 폐쇄형 스터럽은 전단과 비틀림을 동시에 받는 보나 내진설계 적용 대상인 경우에 사용한다. 개방형 스터럽은 덥개 철근이 필요 없거나 비틀림의 영향이 없고 전단에 의하여 배근이 되는 보 또는 내진설계 대상이 아닌 경우에 적용한다.\

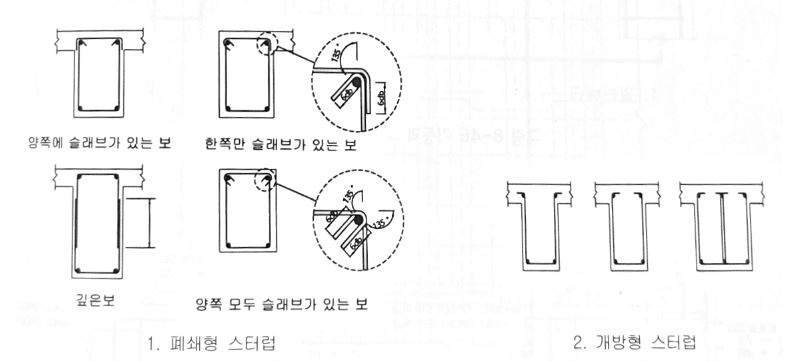

스트럽의 형태

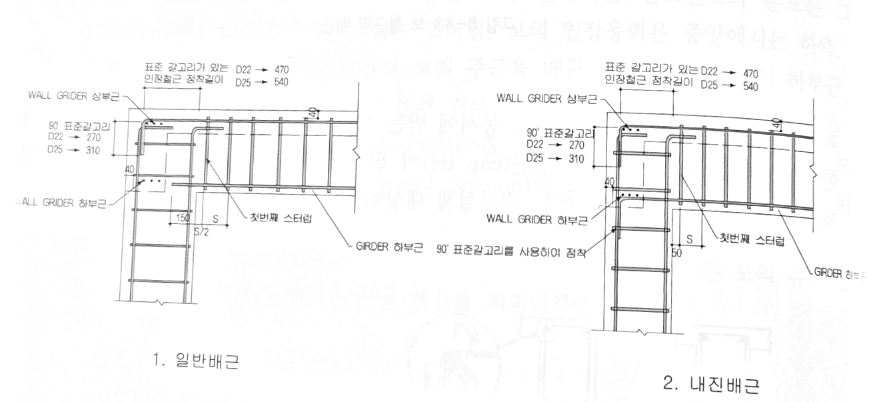

기둥과 벽 접합부 상세도-일반층

기둥과 보 접합부 상세도 -최상층

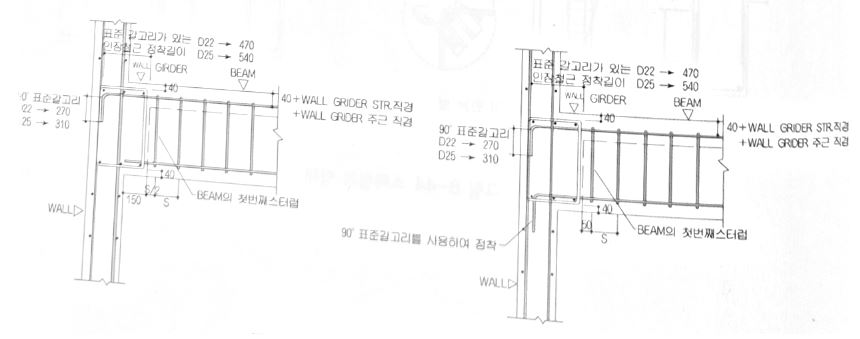

기둥과 보 접합부 상세도-일반층
