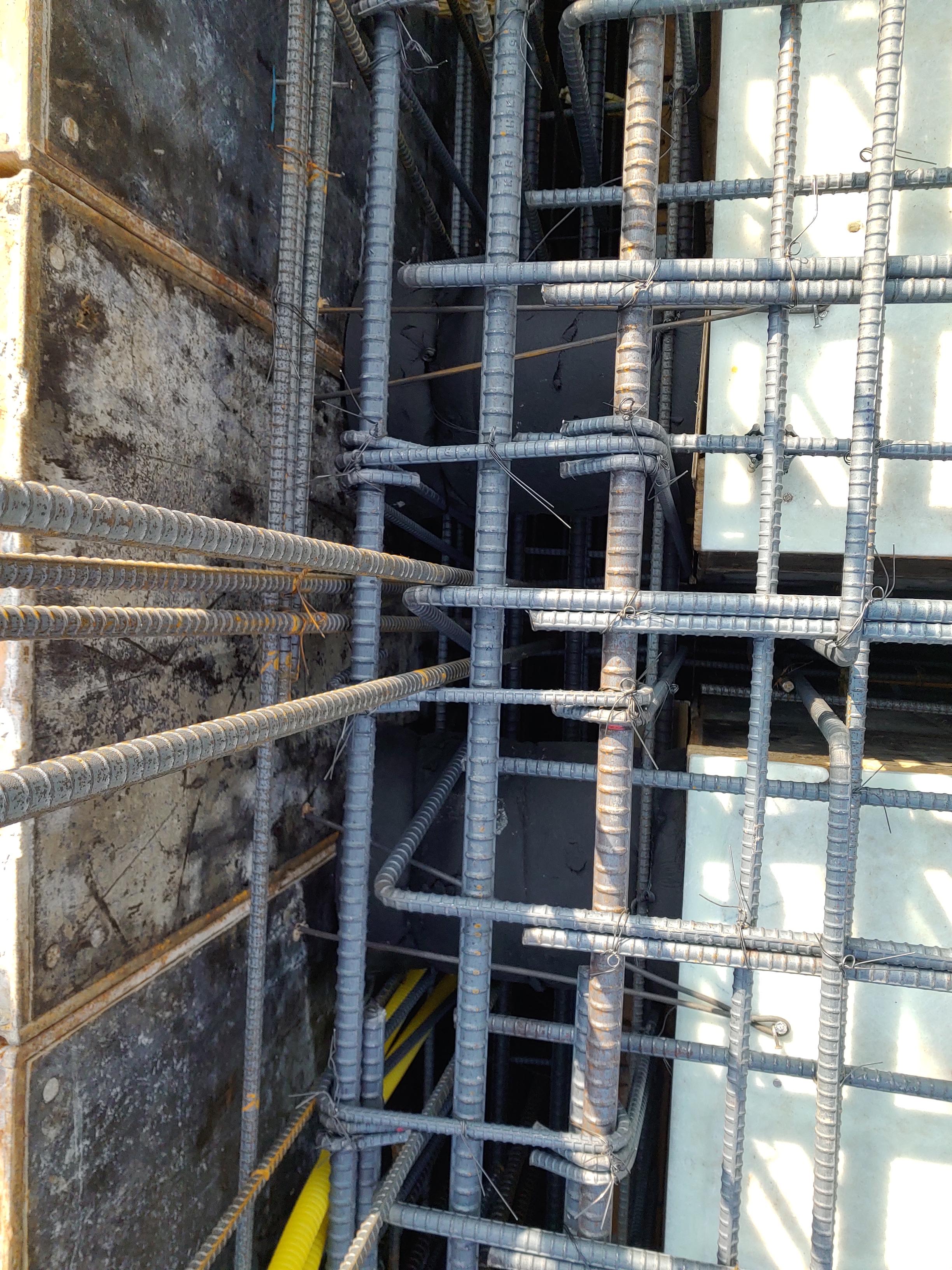

철근콘크리트 구조물을 만들기 위하여 거푸집의 내부나 거푸집판 위에 배치하는 것을 배근이라 한다. 건축도면과 구조도면을 근거로 철근을 배근하기 위한 시공 상세도면을 작성하고 철근 가공 스케쥴을 정리한다. 시공상세도면은 철근의 가공·조립·배치 등을 위한 것이다.
- 철근을 가공하고 배근하는데 필요한 가공 형상별 소요 길이와 본수, 정착 위치와 길이, 이음위치와 방법
- 대표적인 철근 가공 형태
- 철근 고임재 및 간격재
- 철근과 철근 고임재 및 간격재의 배치계획
바 리스트는 철근의 수량산출서로 단가가 다른 모든 철근에 대하여 그 규격, 인장강도, 형상 등을 구분 표시한 목록이라고 할 수 있다.
배근의 원칙
부재에 발생하는 응력을 충분히 부담할 수 있도록 구조도면에 제시된 철근의 단면적을 확보하고 철근의 위치가 정확한지 확인한다. 슬래브나 캔틸래버 보의 상부철근은 공사 중 작업자들의 이동으로 그 위치가 내려갈 수 있으므로 주의하고, 특히 캔틸래버 보의 경우 상부근이 주근이므로 배근 작업이나 콘크리트 타설 과정에서 절대 원래 위치에서 내려가지 않도록 해야한다.
주근의 위치
철근은 대부분 인장응력을 보강할 목적으로 배근하기 때문에 인장 측에 배치하는 것이 원칙이다. 그러나 기둥이나 보에서는 조립 가공 시 작업성과 장기처짐을 고려하여 압축 측에도 철근을 배근하는 경우가 많다. 이 경우는 압축 측은 콘크리트의 강도를 보강해 주는 역할을 하며, 콘크리트는 철근이 좌굴하는 것을 방지하는 기능을 한다. 이와같이 툭 방향력이나 휨모멘트를 부담하며, 설계하중에 의하여 그 단면적이 정해지는 철근을 주철근 또는 주근이라고 한다.
