주열식 지하 연속벽 (SCW공법, CIP공법)

SCW공법

오거 교반축 선단에 커터를 장착하고 굴착하여 파이프 선단에서 시멘트 밀크를 분출시켜, 흙과 시멘트 모르타르를 혼합하면서 오거를 빼내고 H-Pile을 압입하여 주열벽을 만드는 공법이다.

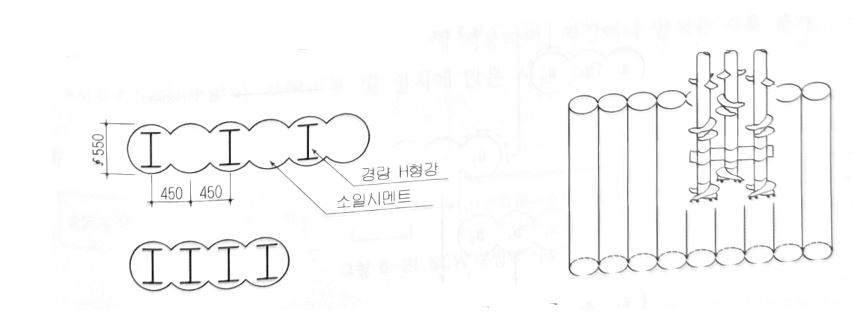

SCW 주열벽

SCW공법의 종류

1. 연속방식

3축 오거를 하나의 엘리먼트를 조성하여 그 군을 반복 시공함으로써 일련의 지중 연속벽을 구축하는 방식

SCW공법의 연속방식

2. 엘리먼트 방식

3축 오거로 하나의 엘리먼트를 조성하여 1개공 간격을 두고 선행과 후행으로 반복 시공함으로써 지중 연속벽을 구축시키는 방식

SCW 공법의 엘리먼트 방식

3. 선행방식

단축 오거로 1개공 간격을 두고 선행 시공한 후, 엘리먼트 방식과 동일한 시공법으로 지중 연속벽을 구축시키는 방식

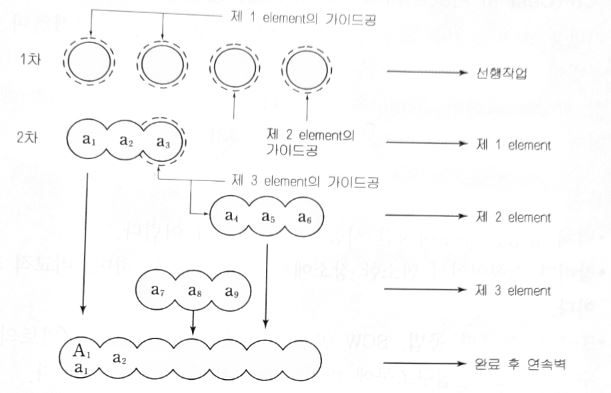

SCW 공법의 선행방식



SCW공법의 특징
- 저소음, 저진동 공법으로 차수성이 우수하다.
- 지하수위가 높고 높은 강성이 필요하지 않은 지반에 유리
- 공기단축 및 공사비가 저렴한 편이다.
- 가로방향 보강재인 띠장 등의 설치가 어려워 본채 구조물로는 사용이 어렵다.
- 사용 장비가 대형이어서 협소한 장소 시공 곤란
- N치 50 이하의 점성토 및 사질 지반에 적용하며, 자갈이나 암석층 사용 불가
- 시공 속도가 빠르거나 장비이동 및 설치에 많은 시간 소요

SCW공법 시공 시 유의사항
- 이 공법은 원위치의 토사를 골재로 이용하기 때문에 혼입 시멘트의 양은 토질의 특성을 고려하여 결정한다.
- 시멘트 밀크의 Beeding을 방지하고, 초기경화를 지연시켜 H-Pile 등 심재 삽입을 용이하게 하기 위하여 벤토나이트를 사용할 수 있다.
- 시멘트 밀크는 5~10kgf/㎠ 정도의 압력으로 주입한다.





CIP공법

지반을 오거로천공 후 철근망을 삽입하고 콘크리트를 타설하여 주열벽을 형성하는 공법이다. 지하수위가 높은 연약지반이나 전석층에는 공벽의 안전성 확보 및 시공성 향상을 위하여 Casing을 병용한다. 벽체 말뚝의 오버랩 시공이 불가능하여 차수 성능이 떨어지므로 LW공법, JSP공법 등 차수 공법을 병용한다.



CIP공법의 특징
- 벽체 강성은 우수하지만 시공정밀도 확보가 어렵다.
- 장비가 소형이어서 협소한 장소에서도 시공이 가능하며, 비교적 저소음, 저진동 공법이다.
- H-Pile 토류판 공법, SCW공법에 비해 강성이 커서 배면토의 수평변위를 억제할 수 있으므로 인접구조물에 미치는 영향을 최소화할 수 있다.
- 자갈, 암반을 제외한 대부분의 지반에 적용할 수 있다.

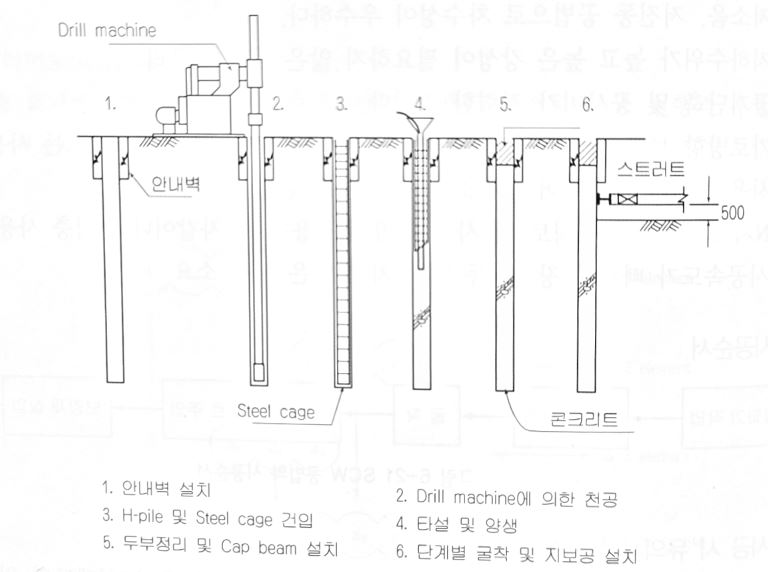

CIP 공법 시공순서

CIP공법 시공 시 유의사항
- 철근의 피복두께를 확보하기 위하여 철근망 외부에 스페이서를 장착하고, 내부에도 보강근을 설치하여 철근망의 변형을 방지한다.
- 굴착을 깊게 할 경우 Balance Frame 등을 이용하여 철근망 건입 시 흔들림을 방지하고 트랜싯 등으로 확인하여 수직 정밀도를 확보한다.
- 천공 후 공내에 남은 침전물 또는 잔여 굴착토 등 슬라임은 에어 리프팅 방법 등으로 제거해야 한다.
