어스앵커 공법의 분류 및 특징, 유의사항

어스앵커 공법

흙막이 벽을 어스 트릴로 천공한 후 그 속에 PC 등 인장재를 넣고, 모르타르로 그라우팅하여 경화시킨 후 PC 강선에 인정력을 가해 정착시켜 흙막이 벽을 수평력에 저항시키는 공법이다.



용도에 의한 분류

1. 가설용 앵커

흙막이 배면에 작용하는 토압이나 수압에 대응하기 위해 설치하는 앵커로 제거식 앵커와 비제거식 앵커가 있다. 지중에 설치된 앵커가 인접해서 시행되는 다른 구조물 공사에 장애가 되기 때문에, 최근에는 공사 후에 앵커체를 제거하는 제거식 앵커가 흔히 사용되고 있다.

제거식 앵커는 언 본드 PS강선을 사용하여 빼낼 수 있게 하거나, 앵커체를 파괴 또는 취약하게 하거나, 앵커의 중심부에 공극을 만들고 PS 강선을 공극 내에 박리시켜 빼내거나, 내하체로부터 PS강선을 이탕시키는 방법 등을 사용하여 앵커를 제거한다.

제거식 앵커공법으로는 유턴 앵커공법, 씨턴 앵커공법, 슬라이딩 웻지 공법 등이 있다.



2. 영구용 앵커

건축물의 최하층 바닥 슬래브나 지중보 등이 부력으로 인한 양압력에 저항할 수 있도록 할 목적 등으로 사용된다.





표준 관입시험, 표준 베인 전단시험



시추 주상도와 지반조사보고서

지지방식별 분류

어스앵커는 지지방식에 따라 마찰형, 지압형, 복합형으로 구분할 수 있다.

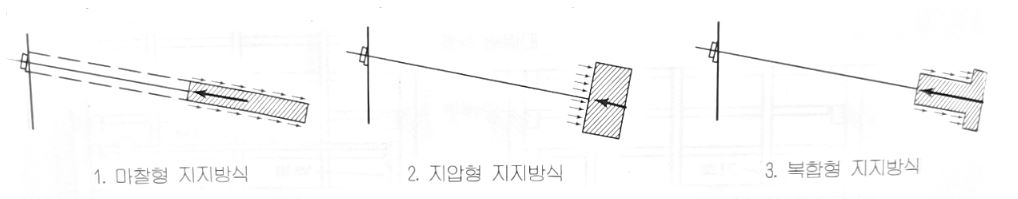

어스앵커의 지지방식별 분류

1. 마찰형 지지방식

일반적으로 놀리 이용되는 지지방식으로 앵커체의 주면 마찰저항에 의해 인장력에 저항하는 방식

2. 지압형 지지방식

앵커체 일부 또는 대부분을 국부적으로 크게 착공하여 앞쪽 면의 수동 토압 저항에 의해 인장력에 저항하는 형식

3. 복합형 지지방식

앵커체 앞면에 수동 토압 저항과 주면 마찰 저항의 합력으로 인장력에 저항하는 방식



어스앵커 공법의 특징
- 대형기계 사용이 용이하고 굴착공간을 넓게 활용할 수 있어 공기 단축이 가능하다.
- 배면 지반에 프리 스트레스를 줌으로써 주변 지반의 변위를 감소시킨다.
- 작업 공간이 작은 곳에서도 시공이 가능하다.
- 시공 후 인장시험, 확인시험, 인발시험, 크리프 시험, 리프트 오프 시험 등을 시행해서 앵커력 등의 상태를 확인해야 하고, 앵커 홀의 누수 가능성이 크므로 방수 조치가 필요하다.
- 인접하여 건축물의 기초나 매설물이 있는 경우에는 부적합하다.

시공순서 및 유의사항

지질조사 결과로부터 구한 굴착 각도를 유지하면서 천공하고 PC 강선이 굴절되지 않도록 띠장과 대좌의 각도를 조정한다. 천공 지름은 앵커체 지름보다 25mm 정도 크게하고 천공의 여유 길이도 0.3~0.7m 정도 확보한다. 천공 시 각도는 설계 각도의 ±2.5˚ 이내 이어야 한다. 그라우팅 재료는 PC 강선의 부식을 방지하고 방수 효과가 있는 것을 사용해야 한다. 천공 후 공벽 내의 슬라임을 제거하기 위해 모르타르를 우선 저압 주입한 후, 정착부 상단의 패커에 모르타르를 다시 고압 주입한 다음, 주입압력 0.5~1.0MPa 정도로 정착부에 주입하는 순으로 진행한다.

천공 후 방치하면 공벽이 붕괴될 수 있으므로 인장재 삽입과 그라우트재 주입은 연속적으로 신속히 시행한다. 주입재 강도 15MPa 이상되면 PC 강선을 인장할 수 있으며, 인장 시에는 strand의 항복 변형이 일어나지 않도록 일정한 장력과 주기로 인장해야 한다. 인발시험, 1 사이클 인장시험 등 어스앵커의 인장시험은 흙막이벽 안정성 판단의 핵심 자료이므로 시공된 모든 앵커에 대해 실시해야 한다.

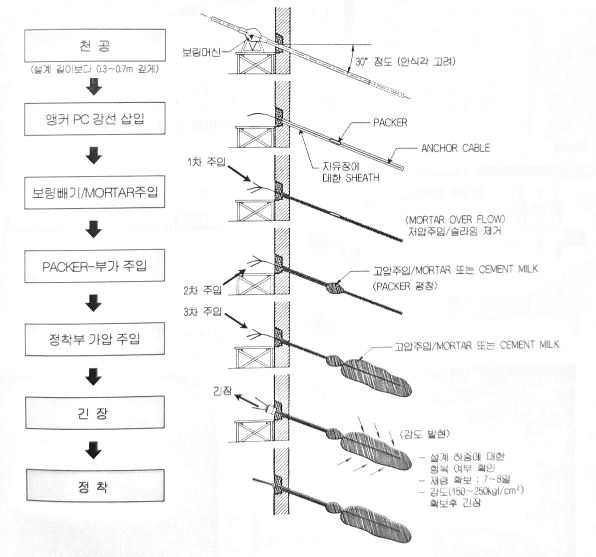

흙막이벽의 앵커 시공 순서

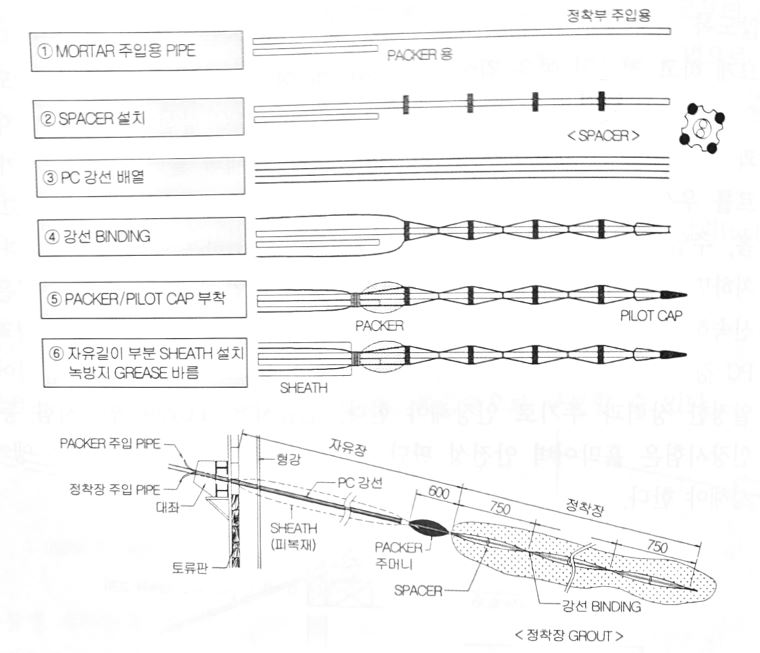

앵커체의 조립

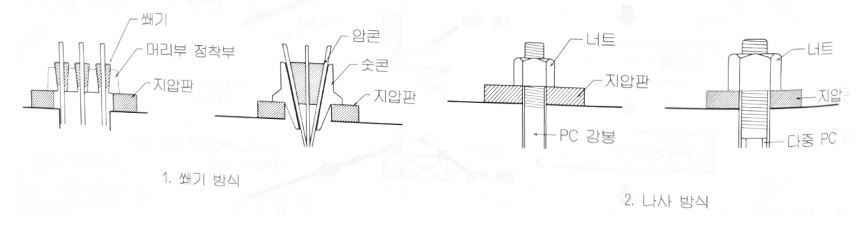

PC 강선의 고정방식
