지하연속벽
클람 셀, 하이드로 밀, BC 커터, Hang Grab, Hydro Praise 등의 굴착기계로 지반을 굴착하여 연속된 벽체를 형성하는 공법으로, 굴착 트렌치에 안정액을 채우고 굴착하여 굴착 완료 후 철근망을 삽입하고 콘크리트를 타설하여 차수 벽을 만들어나간다.
지하연속벽 공법의 종류
1. 벽식공법

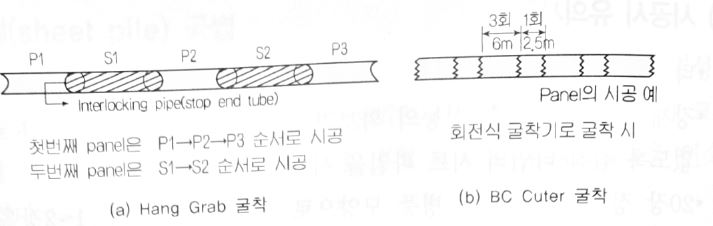

안정액을 이용하여 지하 굴착 벽면의 붕괴를 막으면서 연속 벽체를 구축하는 공법이다. Hang Grab 또는 BC 커터 등 회전식 굴착기를 이용하여 굴착하며, 수직정밀도가 불량하면 구조 내력이 떨어지고 콘크리트가 추가 소요되므로 트랜싯으로 3방향에서 수직도를 확인 조정하면서 굴착한다.
2. 주열식 공법

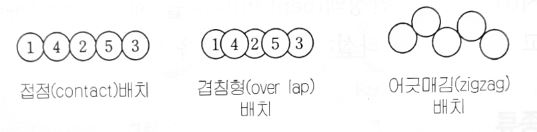

Earth Auger 등으로 굴착하고 그 속에 모르타르를 타설한 후 철근망·H-pile 등을 삽입하여 주열식의 연속된 흙막이벽을 조성하는 공법으로, SCW공법이나 CIP공법 등이 해당된다.
지하연속벽 특징
- 건축물의 영구 구조 벽체로 활용할 수 있다.
- 시공 시 소음, 진동이 적다.
- 차수 성능이 좋고, 벽체 강성이 매우 높다.
- 벽체의 강성이 커서 다양한 지질조건에 적용할 수 있다.
- 다른 방식에 비하여 공사비가 많이 소요된다.
- 벽식 공법의 경우 굴착, 공벽 안정, 철근망 조립 및 콘크리트 타설, 슬라임 처리 등에 필요한 장비가 많고 다양해 넓은 작업장이 요구된다.
- 초음파 방식을 이용한 Koden 테스트 기기로 수직도 확보가 가능하다.

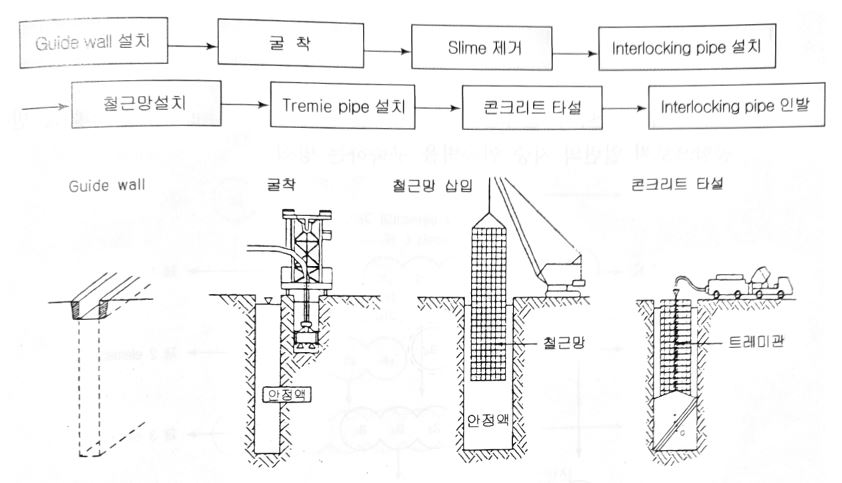

벽식공법 시공순서 및 유의사항
철근망 양중 시 철근망이 흔들리지 않도록 하단부를 로프로 잡아 조정하며, 건입시에도 밸런스 프레임을 사용하여 결속 부위의 철근이 변형되지 않도록 주의한다. 시공완료 후에는 내외부 가이드 월을 철거하고, 슬라임이 섞여 있는 벽체 상단부분을 파쇄하고 Level을 유지하여 슬러리 월 상부 Cap Beam 공사 추진에 차질 없도록 준비한다.
