줄치기 및 규준틀(수직 규준틀, 수평 규준틀)

by 꿀정보, 꿀팁 2023. 3. 2.
반응형

건물의 위치를 정확하게 잡으려면 줄치기, 규준틀, 수평보기 등의 작업을 바르게 해야 한다. 이러한 작업을 수행하기 위해서는 설계도면, 측량도면, 공사 시공 계획도 등을 정확하게 이해하여야 한다.



1. 기준점/수준점

공사하는 과정에서 높이 및 위치의 기준으로 삼고자 공사 착수와 동시에 설치하며 대개는 설계 시 또는 입찰 전 현장설명 시에 그 위치가 지정된다.



벤치마크 설치시 고려사항

- 공사에 지장이 없는 곳에 설정한다.

- G.L에서 0.5~10.m 높이에 설치한다.

- 공사 기간 중에 이동될 우려가 없는 인접 건물의 벽이나 담장 등에 설치한다.

- 이동 등으로 훼손될 것을 고려하여 2개소 이상 설치한다.

- 대지 주위에 적당한 건물이나 담장이 없을 때에는 나무 말뚝이나 콘크리트 말뚝으로 견고하게 설치하여 이동·침하기 없도록 깊게 매설한다.



2023.02.28 - [건축 시공학] - 가설 울타리의 재료 별 종류와 설치 방법, 시멘트 창고와 위험물 저장소



가설 울타리의 재료 별 종류와 설치 방법, 시멘트 창고와 위험물 저장소

2023.02.27 - [건축 시공학] - 가설공사의 종류와 가설 건축물의 계획 공사 현장에 관계자 이외의 출입을 금지하고 도난방지·위험방지 등을 목적으로 설치하는 가설담장으로 현장 여건·공사 규모·

hy-mouse.tistory.com

2023.02.27 - [건축 시공학] - 가설공사의 종류와 가설 건축물의 계획



가설공사의 종류와 가설 건축물의 계획

가설공사는 공사의 원활한 수행을 지원하기 위하여 임시로 설치하여 사용하다가, 공사가 완료되면 해체·철거하는 공사이다. 가설공사는 모든 공사와 관계되며 작업의 성과 및 안전의 확보에

hy-mouse.tistory.com





2. 줄쳐보기

배치도에 나타난 건물의 위치를 대지에 표시하여 대지 경계선과 도로 경계선 등을 확인하기 위한 것이다. 이것은 건물과 도로, 건물 상호간격, 인접대지경계선 등의 관계를 명확히 하고 이것을 기초로 수평 규준틀의 위치를 정한다.



3. 수평 규준틀

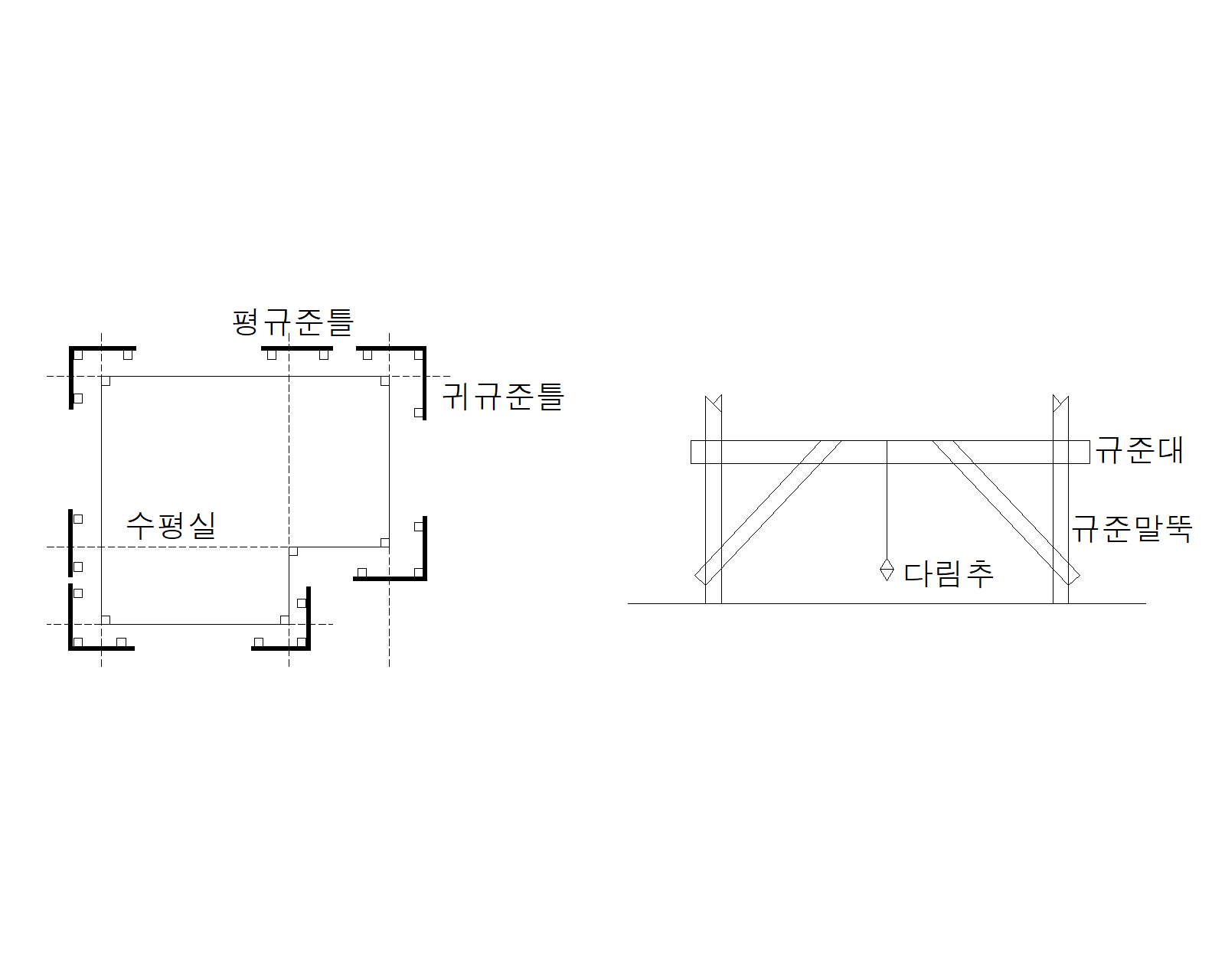

수평규준틀은 건물 각부의 위치 및 높이, 기초의 너비 등을 정확히 결정하기 위한 것으로 이동·변형이 없게 견고히 설치하여야 하며, 벽에서 1~2m 떨어지게 설치하여야 한다. 규준대는 상부가 수평이 되도록 규준틀 말뚝에 박고 여기에 중심선, 기둥 크기, 기초 폭 등을 표시한다.

4. 수직 규준틀

벽돌·블록·돌쌓기 등의 고저 및 수직면의 규준으로 설치하는 것이다. 수직 규준틀은 위거나 뒤틀릴 우려가 없는 6cm 정도 폭의 곧은 각재를 사용하며 여기에 벽돌·블록의 줄눈위치, 나무벽돌·앵커볼트·창문틀의 위치 등을 먹으로 표시한다.
