지하탐사 및 시추조사

현장답사

지반조사의 첫번째 단계는 현장답사로서 현장을 직접 방문하여 지형이나 지반 상태를 확인하고 인근 지역 주민이나 공사 관계자들의 청문을 통하여 과거의 지형변화 등에 대한 정보를 이수하여 현장 여건을 파악한다. 현장답사 시에는 삽 또는 핸드 오거 등의 간단한 조사 장비를 이용하여 개략적인 지반 조건을 우선 확인한다.

2023.03.14 - [건축 시공학] - 흙의 종류 및 구성

흙의 종류 및 구성

지하탐사법

지하탐사법은 얕은 지층의 토질·지하수위 등을 조사하는 방법으로 짚어보기·터파보기·물리적 탐사법이 있다.

1. 짚어보기
직경 9mm 정도의 철봉을 이용하여 삽입하거나 때려 박아보고 저항 울림, 꽂히는 속도, 내리 박히는 느낌 등으로 지반의 단단함을 판단한다.

2. 터파보기
직접 파보는 방법으로 얕은 지층의 토질, 지하수위의 파악에 적용한다.

3. 물리적 탐사법
넓은 범위의 지질 및 지반 상태를 파악하기 위하여 실시하는 것으로 현장 여건과 지반조건을 고려하여 탐사방법, 위치 및 빈도를 선정한다. 이 방법으로는 정확한 흙의 공학적 판별은 곤란하므로 보링과 병용하면 효과적이다.
물리적 탐사법의 종류에는 탄성파 탐사, 전자기 탐사, 지하 레이더 탐사, 지오 토모그래피 탐사, 하향식 탄성파 탐사, 비저항 토모그래피 탐사 방법 등이 있다. 시추공 내 물리검층을 수행할 때는 공내 수익의 혼탁, 공내수의 성분, 케이싱 재질 등으로 획득자료의 품질이 저하되지 않도록 해야 한다.

2023.03.15 - [건축 시공학] - 건축 공사와 물의 관계

건축 공사와 물의 관계

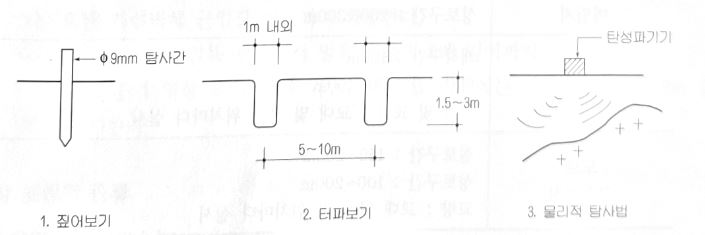

지하탐사법



시추조사

지반을 강관으로 천공하여 지층 구성 및 지하수위를 확인하고, 토사를 채취하여 여러 가지 시험을 시행하는 것이다. 보링에 의해 지반의 토질 분포·흙의 층상과 구성, 기초나 파일 지지층 심도 등을 알 수 있으며, 표준 관입시험·베인 테스트 등과 같은 원위치 시험을 보링과 병행하는 경우가 많다.

시추는 NX 규격 이상의 이중 코어 베럴을 사용하여 실시하며, 풍화대나 파쇄대 등의 연약 구간에서 코어의 회수율을 높이거나 원상태의 시료 채취가 필요한 경우에는 이와 동등 이상의 기능을 갖는 장비를 사용하여야 한다. 다만, 심도가 큰 경우 NQ 규격도 사용할 수 있다.

시추공은 시공 중 지하수위 변화 등을 확인하기 위한 목적으로 활용할 수 있으며, 이러한 목적으로 사용하지 않는 시추공은 관련 법규에 의거 폐공하여야 한다.

보링의 간격과 깊이는 지층상태, 구조물의 형태와 기능에 따라 아래 사항을 참고하여 결정하며, 조사 위치는 주변의 지반 상태를 대표할 수 있는 곳이어야 한다.
