보링의 간격, 깊이 중류까지 한번에 확인하기

보링의 간격, 배치기준

보링 간격의 대략적인 기준은 아파트의 경우 주동 부분의 보통 30m, 지하주차장 부분은 50m 간격으로 시추하며, 부지 내에서 3개소 이상 조사하는 것이 바람직하다

조사대상	보링(시추)간격
건축물	사방 30~50m
단지조성 매립지	절토구간 : 100~200m 성토구간 : 200~300m
지하철	개착구간 : 100m 터널구간 : 50~100m 고가 및 교량 : 교대 및 교각 위치마다 실시
도로 고속철도	절토구간 : 150~100m 성토구간 : 100~200m 교량 : 교대 및 교각 위치마다 실시



대상 공사		보링 간격 배치기준
건축물기초	연약층 분포지역	건축물 예상 위치에서 15~50m 간격 건축물 위치 확정 후 중간 지점에 추가 시추
	간격이 좁은 독립 기초의 대규모 구조물	각 방향으로 15m 간격으로 기초 외벽, 기계실, 엘이베이터실 등에 실시 효과적인 토층 단면을 얻을 수 있도록 배치하되 최소 3개소 이상 실시
	큰 면적에 하중이 적은 구조물	최소 네개 모퉁이에 시추하고 토층 단면도 작성에 필요한 다수의 시추공을 내부 기초 위치에 추가
	면적 250~1,000㎡ 인 독립 강성기초	주변을 따라 최소 3개소의 보링을 실시한 후 그 결과에 따라 중간에 시추공을 추가
	면적 250㎡ 이하의 독립 강성기초	최소 대각의 모퉁이에 2개소, 중앙에 1개소의 시추를 실시한 후 그 결과에 따라 나머지 모퉁이에 시추공을 추가
광범위한 단지 조성 ( 공동주택, 공업단지 등)		예비조사 : 인접한 4개소의 보링 홀을 잇는 면적이 현장 전체면적의 10% 정도가 되도록 배치 본조사 : 예비조사 결과 유효한 토층 단면을 얻을 수 있도록 추가 배치

2023.03.15 - [건축 시공학] - 건축 공사와 물의 관계

건축 공사와 물의 관계

보링의 깊이

- 연약지반의 경우, 지지층 하부 1.5B 깊이까지 조사

- 보통지층 분포지역의 경우 기초 계획면 또는 깊은 기초의 하단에서 하부 1.5B까지 조사하고, 전면기초의 경우는 암반층 하부 3m까지 확인한다. 또한 가설벽체 근입장 이상까지 확인한다.

- 깊은 기초의 경우 말뚝 선단에서 말뚝 직경의 5배 깊이까지 조사한다.

- 구조물 하중의 영향 범위 안에 기반암이 있을 경우에는 기반암으로부터 2m 깊이까지 조사한다.



보링의 종류

1. 오거보링

나선형으로 된 송곳을 이용하여 간편하게 구멍을 뚫는 것으로 시료는 교관되며, 매우 연약한 점토 및 세럽, 중립의 사질토에 적용한다.

2. 수세식 보링

경량비트의 회전과 시추수의 분사로 굴진하며, 슬라임은 순환수를 이용하여 지상으로 배출한다. 관입 또는 비트의 회전 저항과 순환 배제토로 지층의 토질을 판정하는 방법으로 회전식과 병용하여 널리 이용된다. 일반 토사나 균열이 심한 암반에 적용하고, 연약 점토 및 느슨한 사질토는 부적당하다. 장치가 간단하고 경제적이다.

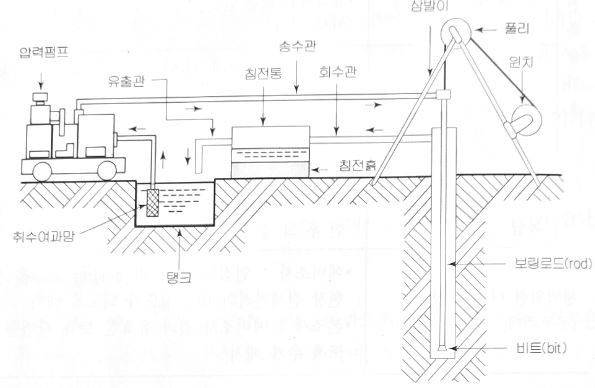

수세식 보링

3. 충격식 보링

충격 날의 끝에 천공구를 부착하여 상하 작동에 의한 충격으로 천공한다. 거의 모든 지층에 적용 가능하고, 지하수 개발에 많이 이용한다.

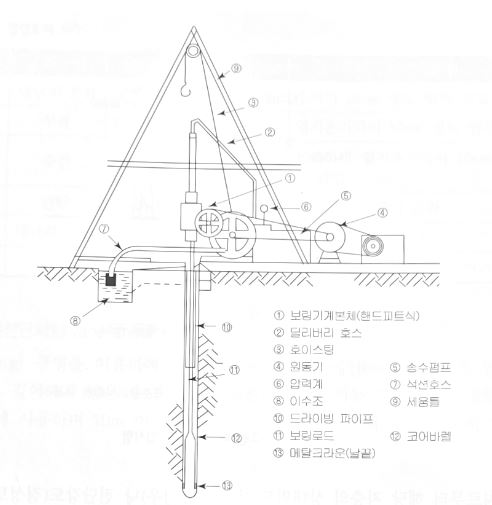

4. 회전식 보링

드릴 로드의 선단에 부착한 비트를 회전시켜 천공하는 방법이다. 드릴 로드를 통해 공급하는 안정액을 사용하여 공벽을 안정시키고 슬라임은 순환 이수로 지상으로 배출한다. 지반 교란이 적으며 암석 코어 재취가 가능하고 속도가 비교적 빠르다. 공벽 붕괴가 없는 얕은 지층, 연약하지 않은 점성토, 점착성이 다소 있는 토사층에 적용 가능하다.
