시추주상도

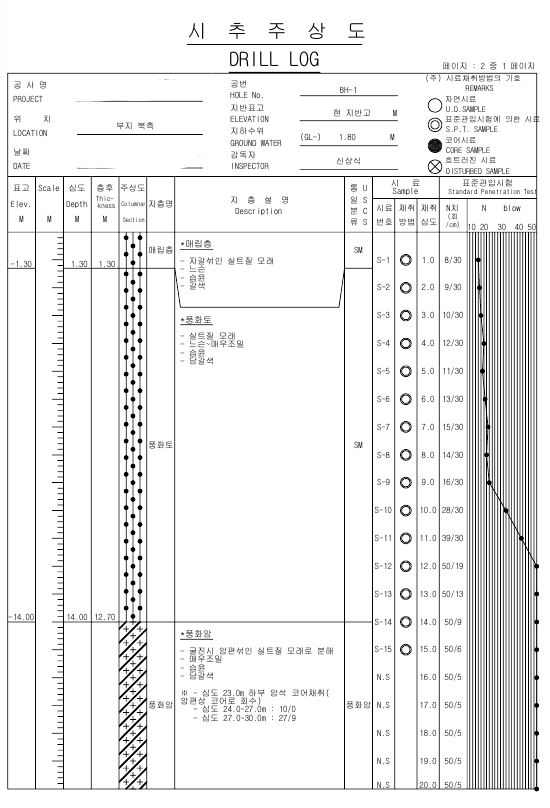

보링과 표준관입시험 등으로 얻은 지층 구성, 지하수 위치, 지반의 단단하고 무른 정도 등의 결과를 각각의 보링 위치에 대하여 하나의 시트로 정리한 것을 시추 주상도라고 한다.
시추 주상도에는 조사명, 조사번호, 조사 위치, 좌표 및 지반고, 조사 착수 및 종료일시, 토질 명 및 상태, 각 토층의 깊이 및 두께, 지하수위, 시료 채취 위치, 시료 번호 및 회수율, 원위치 시험 종류, 위치 및 시험성과, 조사자 및 확인자 등을 명기한다.
시추 주상도로부터 검토 확인 해야 할 사항
- 주요 위치의 시추 주상도를 연결하여 지층의 분포를 파악한다
- 지하수위를 고려하여 차수 공법이나 배수 공법을 결정하고, 필요시 현장 투수시험을 실시하여 양수량을 산정한다.
- 지층 별 N값을 확인하여 사질토의 상대밀도, 점성토의 전단강도 등을 추정하고 지반의 지지력을 추정하며, 기초설계 및 기초의 안정성 여부를 확인한다.
- 채취한 시료로 실내 토질시험을 실시하여 흙의 물리적, 역학적 성질을 확인한다.
지반조사보고서
공사현장 지반에 대한 답사, 탐사, 시추조사, 원위치시험 등을 수행한 후 최종적으로 지반조사보고서를 작성 제출한다. 지반조사보고서에는 조사명, 조사 위치, 조사목적 및 조사범위, 조사 기간, 조사 위치 평면도, 토질 종단면도, 토질 주상도 토질 시험성과표, 현장조사 및 원위치시험 성과 등을 수록한다.
