토공사 장비의 종류 및 특징

토공사용 기계/장비는 종류가 많고 각각 다른 특징을 갖고 있으므로 고려하여야 하는 외적 조건

1. 흙의 굴착 깊이 : 장비의 용량
2. 굴착된 흙의 처리 : 임시 야적장과의 거리, 사토장까지 반출 거리
3. 흙의 종류
4. 토공사 기간 : 장비의 유형 및 조합, 장비 성능, 장비 대수
5. 기상 조건 및 주위 환경



토공사 장비 최종 선정 시 확인해야 할 것

1. 성능이 안정된 것
2. 신뢰성이 높은 것
3. 경제성이 높은 것
4. 타 장비와의 조합효율이 높은 것
5. 범용성이 좋은 것
6. 비교적 수월히 입수할 수 있는 것

2023.03.21 - [건축 시공학] - 평판재하시험의 방법과 요령, 주의사항

평판재하시험의 방법과 요령, 주의사항



2023.03.13 - [건축 시공학] - 지반조사의 단계별 목적과 방법

지반조사의 단계별 목적과 방법

2023.03.14 - [건축 시공학] - 흙의 종류 및 구성

흙의 종류 및 구성

불도저

흙의 표면을 밀면서 깎아 단거리 운반을 하거나 터 고르기, 절토, 집토, 정지작업을 하는 기계이다. 주행방식에 따라 무한 궤도식 불도저와 타이어식 불도저가 있다.

중량은 8~20ton 정도이고 배토판은 상하로 움직일 수 있다, 운반 거리는 최대 100m 이하이며 적정거리는 50~60m이다.

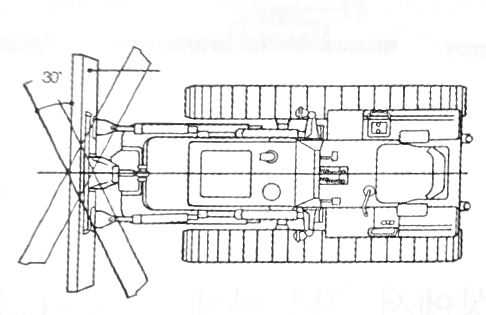

앵글 도저

배토판이 위, 아래뿐 아니라 진행 방향 좌우로 30°까지 좌우로 회전할 수 있는 점이 불도저와 다르다. 산허리 등을 깎아내리는데 유효하다. 불도저와 앵글 도저는 토공사 초기에는 효율적이나 토공사의 깊이가 깊어질수록 그 효율성은 감소한다.

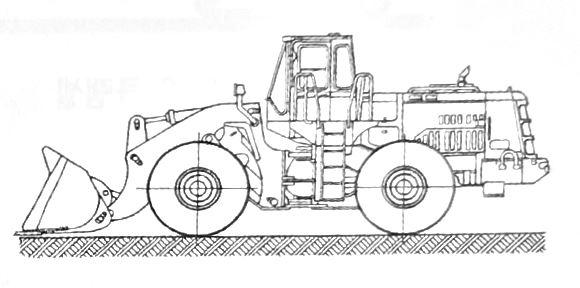

로더

로더는 파헤쳐진 흙을 담아 올리거나 이동하는데 사용되는 기계이다. 쇼벨, 버켓을 장착한 트랙터 또는 크롤러 형태가 있다. 트럭에 흙을 싣기 위한 용도와 도저와 같은 용도로 이용된다.

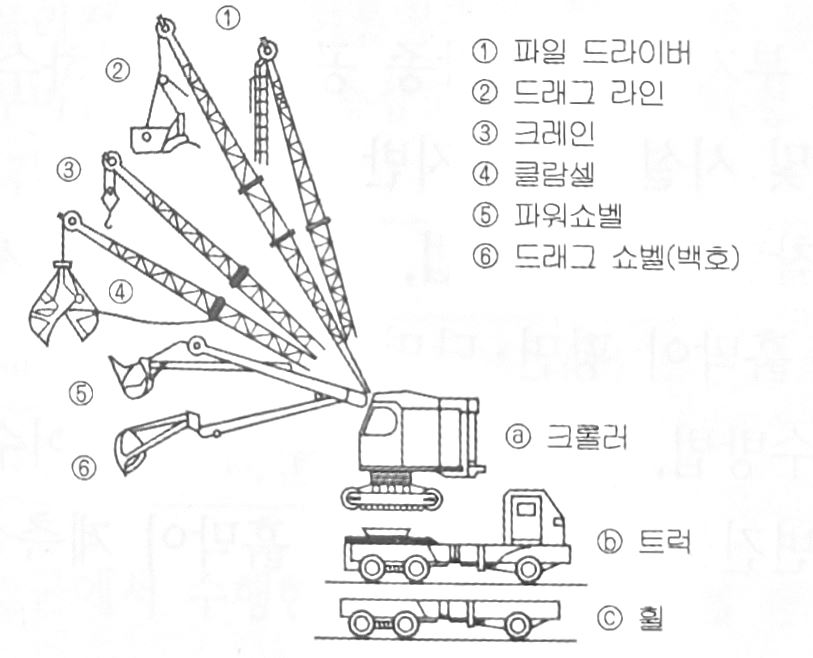

파워쇼벨

지반보다 높은 곳의 굴착에 적합하며, 굴착 높이는 1.5~3m가 적당하다. 버켓의 용량은 약 0.6~1.0㎥이다



스크레이퍼

스크레이퍼는 굴착, 상차, 운반, 정지 작업 등을 할 수 있는 기계로 대량의 토사를 고속으로 운반하는데 적당하다.

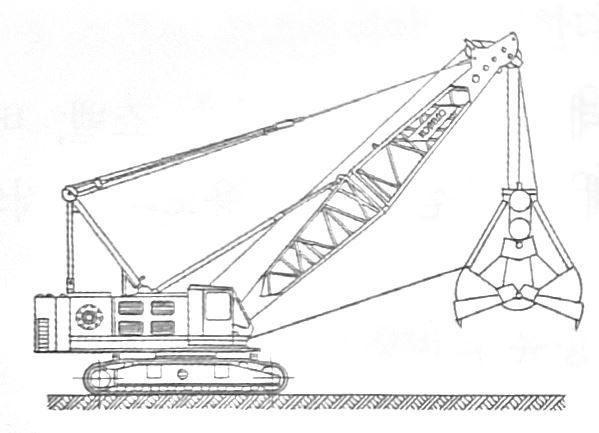

클람 셀

사질 지반의 굴착과 좁은 곳의 수직 굴착에 좋으며 토사 채취에도 사용된다. 굴착 깊이는 보통 8m이고 최대 18m까지 가능하다.

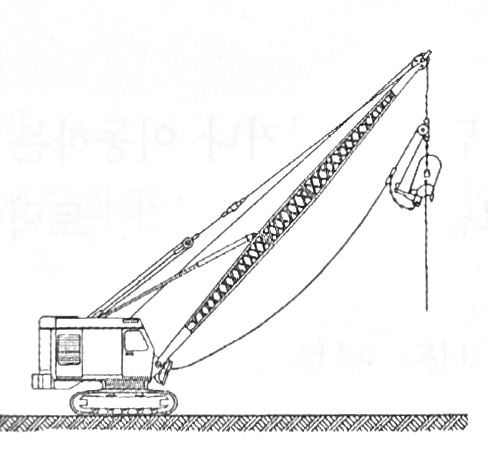

드래그라인

기계가 서 있는 위치보다 낮은 곳의 굴착에 좋다. 넓은 면적을 팔 수 있으나 파는 힘은 강력하지 못하여 연질지반 굴착에 사용하며 모래 채취나 수중의 흙을 파올리는 작업에 이용된다.

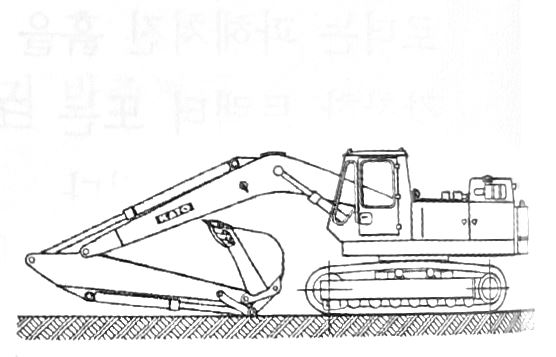

백호

기계가 서 있는 위치보다 낮은 곳의 굴착에 좋다. 파는 힘이 강하여 경질지반의 굴착뿐 아니라 수직 굴착도 가능하다. 이 장비는 굴착/굴삭 작업뿐만 아니라, 토사를 운반·적재하는 작업, 건물을 해체하는 파쇄작업, 지면을 정리하는 정지작업도 할 수 있다.

덤프트럭

가동성이 우수하여 도로상에서 자유롭게 왕복 가능하다. 산지 등에서도 통행할 t ㅜ있어 어느 현장에서나 다양하게 사용된다.

- 리어 덤프트럭 : 적재함을 뒤로 들어올려 화물을 쏟아버리는 트럭

- 보톰 덤프트럭 : 적재함 지면을 열어 화물을 쏟아버리는 트럭

- 일반토사 운반용 트럭

- 암석 운반용 트럭
